Herausforderung Zündkerze

Ausrichten, Fixieren und Trennen einer länglichen Komponente aus mehreren Werkstoffen stellt eine große Herausforderung dar. Dies verlangt eine Konfiguration für das Präzisionstrennen mit sorgfältig ausgewählten Geräten und Trennscheiben, damit die Probe mit einem Minimum an mechanischer Schädigung in zwei Hälften getrennt wird.

Anwendungslösung

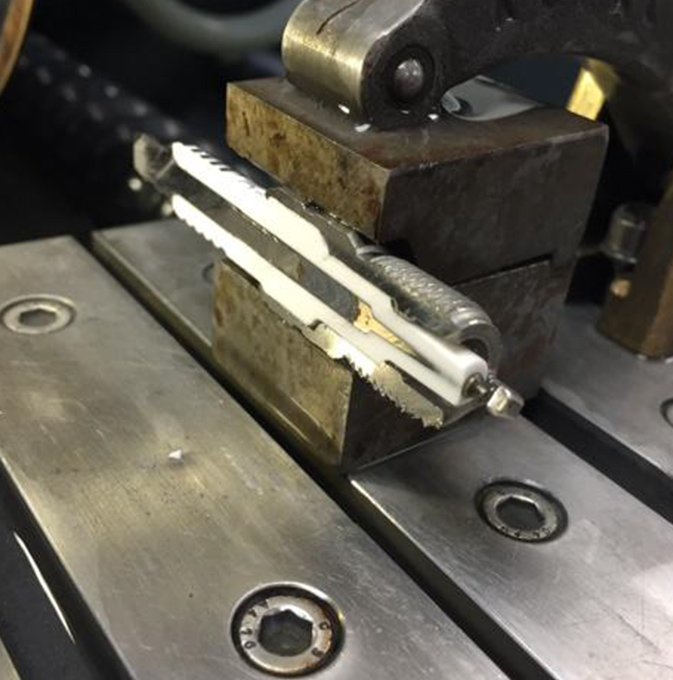

Zum Trennen einer Zündkerze wurde das folgende, reproduzierbare Verfahren entwickelt:

  • Einspannen und Positionieren der Zündkerze in einem vertikalen Spannsystem und speziellem Schraubstock.
  • Präzisionstrennen mit Secutom-50 zum Trennen der Komponente genau in der Mitte.
  • Mit einer metallgebundenen Trennscheibe mit einer Dicke von 0,6 mm wird die Komponente mechanisch nur minimal beschädigt und ein hoch präziser Schnitt erreicht.
  • Dabei betrug die Drehzahl 2200 U/min und der Vorschub 0,04 mm/s. Die 85 mm lange Zündkerze wurde beginnend mit dem Einschraubende und in Richtung des Elektrodenendes mittels DirectCut getrennt.

Bitte geben Sie uns Ihre Kontaktdaten und wir schalteten den Download für einen Bericht über eine unserer zahlreichen materialographischen Anwendungslösungen frei. Sie können sich gerne mit einem bestimmten Problem an uns wenden, bei dem Sie unserer Hilfe benötigen.
