Magnutom-5000
- Intuitive Programmierung mit Symbolen
- Simulatorfunktion
- AxioWash für automatische Reinigung
- Automatischer X- und Drehtisch
- Drehbewegung
Als einzige Trennmaschine auf dem Markt können mit Magnutom-5000 komplexeste Trennaufgaben bearbeitet werden wobei vorher jeder einzelne Trennschnitt für die Validierung simuliert werden kann. Magnutom-5000 ist mit vier automatischen Achsen inklusive Drehtisch die größte Trennmaschine ihrer Art für sehr unterschiedliche Trennaufgaben. Die große, 1000 mm breite Trennkammer mit Schiebetür an der Vorderseite ist so konzipiert, dass schwere Proben einfach mit einem Gabelstapler oder Kran geladen werden können.
Immer der richtige Trennschnitt mit dem Simulator
Als einzige Trennmaschine auf dem Markt können mit Magnutom-5000 komplexeste Trennfolgen bearbeitet werden wobei vorher jeder einzelne Trennschnitt mit der zum Patent angemeldeten Simulatorfunktion für die Validierung simuliert werden kann. Bei diesen Versuchsschnitten wird weder Zeit noch Material verschwendet. Alle Bewegungen lassen sich mit dem Joystick einfach durchführen. Mit der Kombination aus Joystick-gesteuerten Bewegung, Laserlineal und Softwarefunktionen bietet Magnutom-5000 eine einmalige Bedienoberfläche. Während der Programmierung bewegt der Joystick die Trennscheibe zu den Trennpositionen, wonach die präzise Position in die Sequenz übernommen wird. Der Bediener muss nur entscheiden, ob die Trennscheibe bewegt werden oder trennen soll.
Nur einmal Einspannen mit automatischem Drehtisch
Genaues Einspannen ist die Basis für exakte Ergebnisse. Magnutom-5000 ist die größte Maschine ihrer Art mit vier automatischen Achsen inklusive Drehtisch. Stellen Sie sich vor, wie viel Zeit Sie sparen, wenn die Werkstücke nicht erneut eingespannt werden müssen. Das Trennen in bis zu vier Achsen mithilfe vollautomatischer Trennsequenzen ermöglicht eine Serie paralleler oder winkeliger Schnitte mit derselben oder unterschiedlicher Dicke. Dabei verhindern die Einstellungen der Magnutom-5000 für sichere Bewegungen Beschädigungen und ein Brechen der Trennscheibe während der Bewegung.
Spart Verbrauchsmaterialien mit automatischer Drehzahlkompensation
Magnutom-5000 passt die Drehzahl durch Drehzahloptimierung bei kleiner werdenden Trennscheiben automatisch an. Damit lassen die u. U. mit optimierten Verbrauchsmaterialien von Struers 31 % mehr Schnitte pro Trennscheibe erzielen. Die Zusammensetzung der Trennscheiben von Struers kompensiert teilweise den Verschleiß. Bei den beiden Modellen Magnutom-5000 XYZ und XYZR wird der Verschleiß der Trennscheibe zusätzlich von eingebauten Sensoren überwacht. Die erfassten Daten werden mit Algorithmen der Maschine verarbeitet, die wiederum die Drehzahl erhöht, um die Standzeit der Trennscheibe zu verlängern.
Hauptmerkmale für das einfache und zeitsparende Trennen
-
Die Spindelverriegelung ermöglicht einen schnellen, einfachen Wechsel der Trennscheiben.
Die Spindelverriegelung ermöglicht einen schnellen, einfachen Wechsel der Trennscheiben. Sie ist unabhängig von einer bestimmten Position der Trennscheibe. Auf Knopfdruck verriegelt der Bediener die Spindel in jeder beliebigen Position.
Die Spindelverriegelung ermöglicht einen schnellen, einfachen Wechsel der Trennscheiben.
-
Benutzerfreundlicher Joystick für einfache, schnelle Programmierung.
Sehen Sie, wie einfach und schnell die Programmierung mit dem benutzerfreundlichen Joystick ist. Alle Bewegungen lassen sich mit diesem Joystick einfach steuern. Sie müssen nur die Trennscheibe in Position bringen und den Schnitt durchführen. Sollen mehrere Trennschnitte zu einer Trennsequenz kombiniert werden, lassen sich diese Positionen einfach durch Betätigen einer Taste erfassen und in das Programm integrieren. Für die intuitive Bedienung der Maschine reicht eine Grundschulung vollkommen aus.
Benutzerfreundlicher Joystick für einfache, schnelle Programmierung.
-
Ein Laserlineal zeigt die präzise Position Ihres Trennschnitts an.
Ein Laserlineal zeigt die präzise Position Ihres Trennschnitts an. Einspannen und Positionieren eines Werkstücks kann mühsam und zeitaufwendig sein. Hier ist der Laser eine große Hilfe, da er zusammen mit dem Joystick die Positionierung deutlich vereinfacht. Er zeigt genau die linke Kante der Trennscheibe an. Während der Simulation gibt der Laser die Position der einzelnen Schnitte an, ehe der Trennvorgang überhaupt gestartet wird.
Ein Laserlineal zeigt die präzise Position Ihres Trennschnitts an.
-
Schnelle Programmierung mit intuitiven Symbolen.
Dank der intuitiven, schnellen Programmierung mit Symbolen können Sie Trennschnitte hunderte, und sogar tausende Male mit derselben Genauigkeit reproduzieren.
Schnelle Programmierung mit intuitiven Symbolen.
-
Drei verschiedene Trenntische für alle Trennaufgaben.
Magnutom-5000 ist in drei Ausführungen kombiniert mit allen möglichen Einspannlösungen lieferbar: automatischer XY-Tisch mit Drehbewegung, automatischer XY-Tisch mit X-Bewegung und fester Tisch.
Drei verschiedene Trenntische für alle Trennaufgaben.
-
Die seitliche Flügeltür lässt sich vollständig öffnen, was den Zugang erleichtert.
Die Schiebetür an der Vorderseite und die Flügeltür lassen sich weit öffnen, die geräumige 1000 mm breite Trennkammer ist ungehindert zugänglich, sodass schwere Proben auch mit einem Gabelstapler oder Kran geladen werden können.
Die seitliche Flügeltür lässt sich vollständig öffnen, was den Zugang erleichtert.
-
Die Überwachung der Trennscheibe spart Verbrauchsmaterialien.
Magnutom-5000 passt die Drehzahl durch Drehzahloptimierung bei kleiner werdenden Trennscheiben automatisch an. Damit lassen sich u. U. mit optimierten Verbrauchsmaterialien von Struers 31 % mehr Schnitte pro Trennscheibe erzielen.
Die Überwachung der Trennscheibe spart Verbrauchsmaterialien.
-
AxioWash für automatische Reinigung mit dem patentierten Reinigungsprogramm von Struers.
AxioWash, das patentierte automatische Reinigungsprogramm von Struers, kann jeden Tag verwendet werden, um den Betriebszustand der Maschine zu optimieren.
AxioWash für automatische Reinigung mit dem patentierten Reinigungsprogramm von Struers.
-
Leistungsstarke Spülpistole für die einfache und effektive manuelle Reinigung der Trennkammer
Einstellbare Spülpistole für eine effiziente und einfache manuelle Reinigung, ergänzt durch einen extra langen Schlauch, um alle Bereiche in der Trennkammer zu erreichen.
Leistungsstarke Spülpistole für die einfache und effektive manuelle Reinigung der Trennkammer
-
Flexible und einfach zu bedienende Spannwerkzeuge für das schnelle und sichere Einspannen Ihrer Werkstücke
Die breite Palette an vielseitigen, benutzerfreundlichen Spannwerkzeugen eignet sich für sowohl normale als auch unregelmäßig geformte Werkstücke jeder Größe und gewährleistet eine ausreichende Stabilität und einfache Wiederholbarkeit.
Flexible und einfach zu bedienende Spannwerkzeuge für das schnelle und sichere Einspannen Ihrer Werkstücke
Daten und Fakten

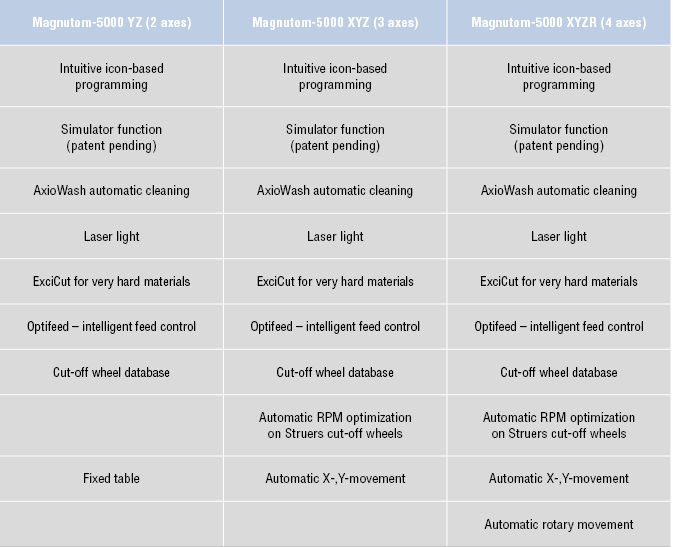

Gerätemodelle
Die Magnutom-5000 ist in drei Ausführungen erhältlich. Details siehe technische Daten.
Magnutom-5000 YZ (2 Achsen)
Zu den Hauptmerkmalen gehören die intuitive Programmierung mit Symbolen, die Simulatorfunktion, die automatische Reinigung mit AxioWash, Laserlineal und ein fester Trenntisch.
Magnutom-5000 XYZ (3 Achsen)
Zu den Hauptmerkmalen gehören die intuitive Programmierung mit Symbolen, die Simulatorfunktion, die automatische Reinigung mit AxioWash, Laserlineal, ein automatischer X-Tisch, eine automatische Y-Bewegung und die automatische Drehzahlkompensation für Trennscheiben von Struers.
Magnutom-5000 XYZR (4 Achsen)
Zu den Hauptmerkmalen gehören die intuitive Programmierung mit Symbolen, die Simulatorfunktion, die automatische Reinigung mit AxioWash, Laserlineal, ein automatischer X-Tisch, eine automatische Y-Bewegung, automatischer Rotationstisch und die automatische Drehzahlkompensation für Trennscheiben von Struers.
Zu den Hauptmerkmalen gehören die intuitive Programmierung mit Symbolen, die Simulatorfunktion, die automatische Reinigung mit AxioWash, Laserlineal und ein fester Trenntisch.
Magnutom-5000 XYZ (3 Achsen)
Zu den Hauptmerkmalen gehören die intuitive Programmierung mit Symbolen, die Simulatorfunktion, die automatische Reinigung mit AxioWash, Laserlineal, ein automatischer X-Tisch, eine automatische Y-Bewegung und die automatische Drehzahlkompensation für Trennscheiben von Struers.
Magnutom-5000 XYZR (4 Achsen)
Zu den Hauptmerkmalen gehören die intuitive Programmierung mit Symbolen, die Simulatorfunktion, die automatische Reinigung mit AxioWash, Laserlineal, ein automatischer X-Tisch, eine automatische Y-Bewegung, automatischer Rotationstisch und die automatische Drehzahlkompensation für Trennscheiben von Struers.
Geräte von Struers entsprechen den Anforderungen der anwendbaren internationalen Richtlinien und der entsprechenden Normen.
Produkte von Struers werden ständig weiterentwickelt. Daher behalten wir uns das Recht vor, ohne vorherige Ankündigung Änderungen an unseren Produkten vorzunehmen.
Hier finden Sie das technische Datenblatt für die Magnutom-5000
Die knappe, präzise Beschreibung vermittelt Ihnen einen umfassenden Überblick über die Möglichkeiten des Produkts und hilft Ihnen dabei, die für Sie beste Ausrüstung zu finden.
• Kapazitäts- und Leistungsangaben
• Abmessungen und Gewicht
• Elektrische Daten
• Geräuschpegel
• Sicherheit
Hier finden Sie den Prospekt für die Magnutom-5000.
Prospekte enthalten eine komplette Einführung, aussagekräftige Abbildungen und eine Beschreibung der wichtigsten Funktionen, damit Sie Ihre endgültige Wahl auf einer fundierten Grundlage treffen können.
• Aussagekräftige Fotos
• Beschreibung der wichtigsten Funktionen
• Technisches Datenblatt
