Sistema de réplicas

El sistema de réplica 3D más versátil

Datos del sistema de réplicas

  • Gran nivel de precisión
  • No destructivo
  • Flexible
  • Máxima facilidad de uso
  • Medidas precisas

RepliSet, RepliFix y la lámina de réplica Transcopy representan un sistema completo de réplica de materiales. Está diseñado para transferir la estructura de una superficie sólida a una réplica estable, flexible y de gran precisión. El resultado es una copia exacta en 3D de la superficie que permite un examen microscópico y unas medidas de gran precisión. Nuestro sistema de réplicas ha sido aceptado para la normativa ASTM E 1351 “Técnica estándar para la producción y evaluación de réplicas metalográficas en campo”.

Contacto

Alta resolución y estabilidad de forma

El sistema de réplicas produce réplicas que son dimensionalmente correctas y que poseen una reproducción detallada y ultrafina, así como un reverso plano. RepliSet puede replicar detalles con dimensiones inferiores a 0,1 micra a lo largo de toda la superficie de la réplica, la cual puede ser de cualquier tamaño o forma. RepliSet no sufre contracciones y, por lo tanto, puede usarse para realizar mediciones metrológicas de alta precisión.

Diseño seguro

Los compuestos utilizados en RepliSet y RepliFix son no inflamables, no contienen disolventes y pueden trasladarse mediante cualquier modo normal de transporte, incluido el transporte aéreo.

Facilidad de uso

Gracias a su pistola de aplicación de fácil uso, es posible producir copias perfectas la primera vez sin necesidad de que el operario tenga una amplia experiencia. Esto permite al usuario volver al laboratorio con réplicas de alta calidad.

CARACTERÍSTICAS CLAVE QUE PERMITEN LA PRODUCCIÓN RÁPIDA Y SEGURA DE UNA RÉPLICA EN 3D

  • Curado rápido de RepliSet

    Curado rápido

    Compuesto líquido con una vida útil de 5 min. y un tiempo de curado de 18 min. a 25 ºC (77 ºF).

    Curado rápido
  • Flexibilidad y resistencia a las roturas de RepliSet

    Alta resistencia a las roturas y gran flexibilidad

    Las réplicas pueden retirarse fácilmente a partir de una geometría moderadamente re-entrante sin que se generen daños ni ningún tipo de distorsión. Una vez liberado, el material vuelve a su forma original.

    Alta resistencia a las roturas y gran flexibilidad
  • Adecuado para RepliSet

    Adecuado para todas las condiciones

    Al ser repelente al agua, RepliSet permite la producción de réplicas en superficies húmedas y el curado en superficies a temperaturas que oscilan entre -10 ºC y +180 ºC.

    Adecuado para todas las condiciones
  • Opciones de análisis de RepliSet

    Opciones de análisis

    Todas las réplicas son adecuadas para análisis 3D mediante métodos de microscopía electrónica (SEM) y de metrología sin contacto tales como la interferometría, el escaneado mediante láser y la proyección de perfiles.

    Opciones de análisis
  • Réplicas de RepliSet

    Réplicas de cualquier tamaño y forma

    Las réplicas flexibles y altamente resistentes pueden retirarse de superficies inaccesibles y eliminarse de geometrías moderadamente re-entrantes.

    Réplicas de cualquier tamaño y forma
  • Alta resolución y estabilidad de forma de RepliSet

    Alta resolución y estabilidad de forma

    Alta resolución de hasta tan solo 0,1 micra y sin contracción.

    Alta resolución y estabilidad de forma
  • Compatible con RepliSet

    Altamente compatible

    Los materiales están específicamente diseñados para ser compatibles con el acero inoxidable y otras aleaciones de ingeniería, sin sacrificar el futuro comportamiento ante la corrosión una vez producida la réplica. Los compuestos están aprobados para poder ser utilizados en acero inoxidable en plantas nucleares.

    Altamente compatible

Datos

Sistema de réplicas

RepliSet

RepliSet
RepliSet

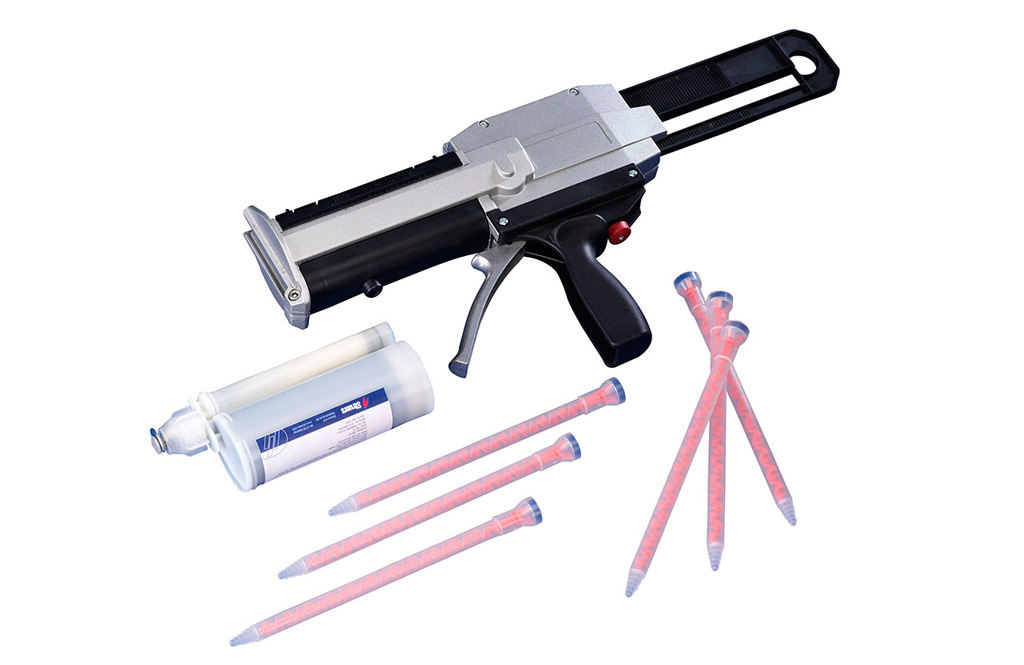

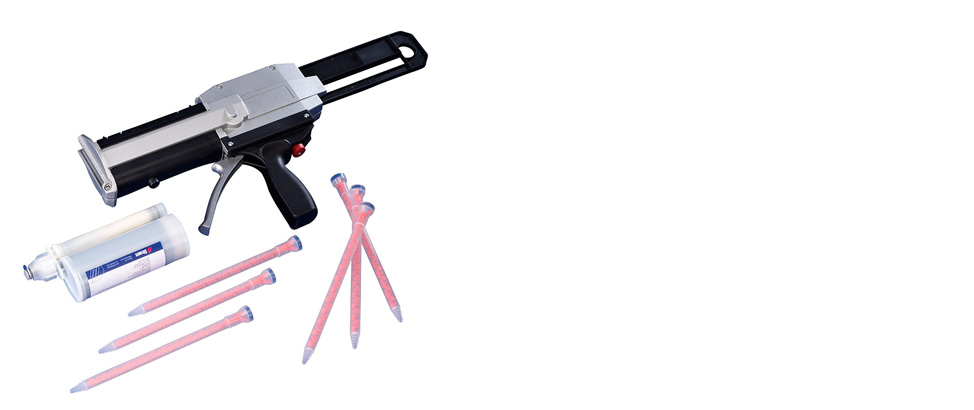

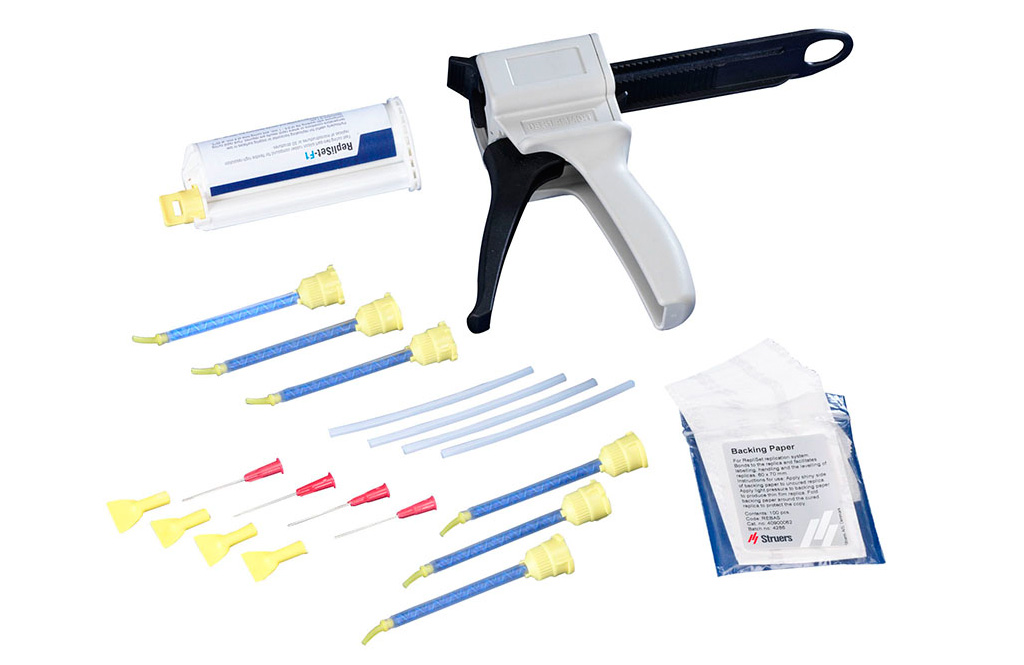

Sistema de réplicas para el ensayo no destructivo de una microestructura o una estructura en 3D. Goma de silicona de curado rápido de dos partes para obtener réplicas en 3D flexibles y de alta resolución. En el sistema de 50 ml, la pistola de aplicación manual y las boquillas de mezcla estáticas se utilizan junto con los cartuchos de 50 ml. En el sistema de 265 ml, la pistola de aplicación manual y las boquillas de mezcla estáticas se utilizan junto con los cartuchos de 265 ml.

RepliFix

RepliFix
RepliFix-2
Para condiciones de bajas temperaturas o siempre que sea necesario obtener resultados de manera rápida. Vida útil de 2 - 3 min. y un tiempo de curado de 10 min. a 25 ºC (77 ºF).

RepliFix-20
Para condiciones de altas temperaturas o para tomar réplicas de geometrías complicadas o áreas de gran extensión. Vida útil de 20 min. y un tiempo de curado de 60 min. a 25 ºC (77 ºF).

Lorem ipsum dolor sit amet, consectetuer adipiscing elit, sed diam nonummy nibh euismod tincidunt ut laoreet dolore magna aliquam erat volutpat. Ut wisi enim ad minim veniam, quis nostrud exerci tation ullamcorper suscipit lobortis nisl ut aliquip ex ea commodo consequat. Duis autem vel eum iriure dolor in hendrerit in vulputate velit esse molestie consequat, vel illum dolore eu feugiat nulla facilisis at vero eros et accumsan et iusto odio dignissim qui blandit praesent luptatum zzril delenit augue duis dolore te feugait nulla facilisi


Lorem ipsum dolor sit amet, consectetuer adipiscing elit, sed diam nonummy nibh euismod tincidunt ut laoreet dolore magna aliquam erat volutpat. Ut wisi enim ad minim veniam, quis nostrud exerci tation ullamcorper suscipit lobortis nisl ut aliquip ex ea commodo consequat. Duis autem vel eum iriure dolor in hendrerit in vulputate velit esse molestie consequat, vel illum dolore eu feugiat nulla facilisis at vero eros et accumsan et iusto odio dignissim qui blandit praesent luptatum zzril delenit augue duis dolore te feugait nulla facilisi

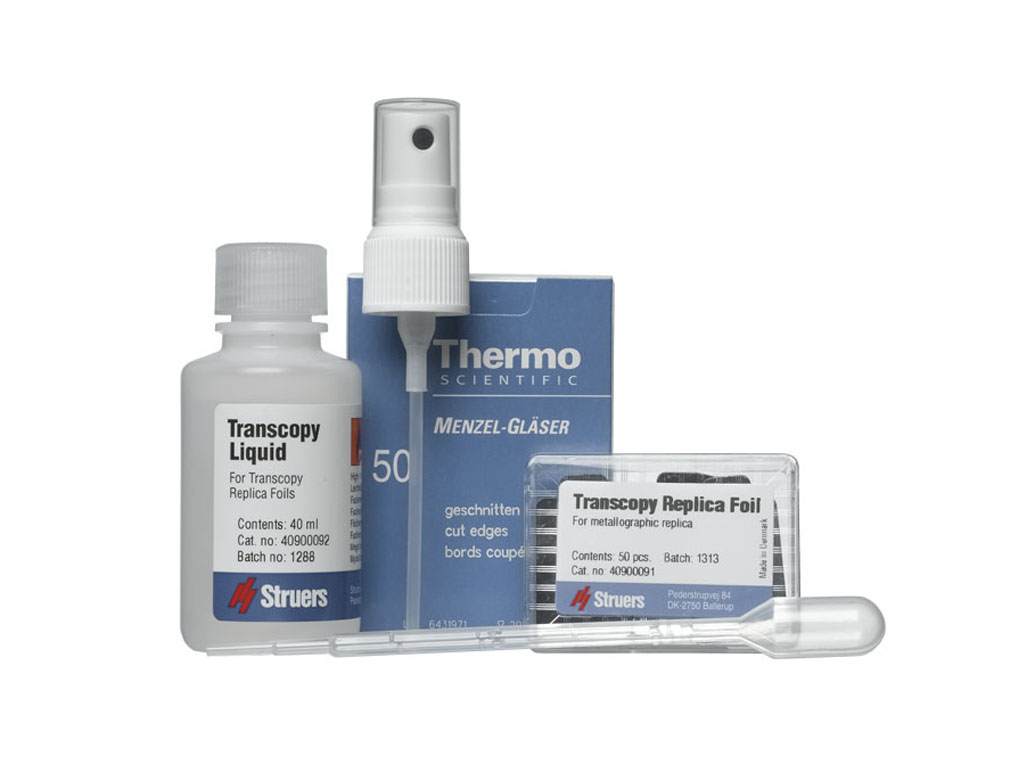

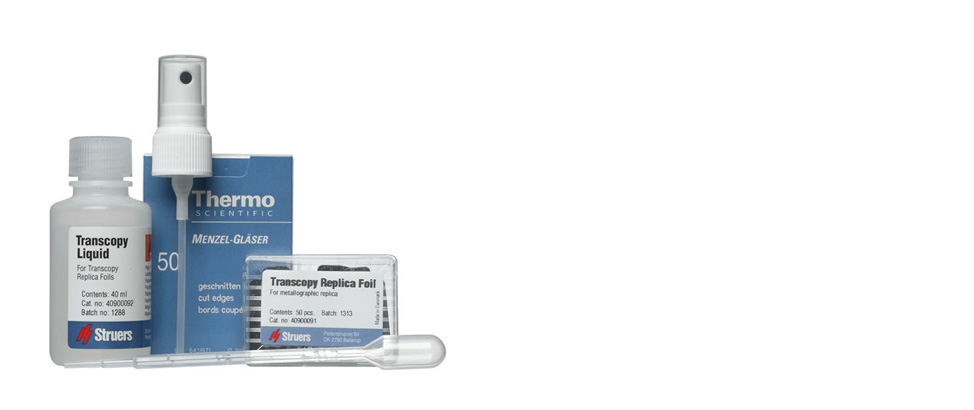

Lámina de réplica Transcopy

Lámina de réplica Transcopy

Para realizar una réplica de superficies pulidas y grabadas. La lámina de réplica autoadhesiva Transcopy permite crear una réplica permanente de microestructuras, fracturas y defectos para su posterior análisis en el laboratorio.



El equipo de Struers cumple con lo dispuesto en las Directivas internacionales aplicables y en los Estándares anexos. Los productos de Struers están sujetos al desarrollo continuo del producto. Por ello, nos reservamos el derecho de introducir cambios en nuestros productos sin previo aviso.

Datos técnicos

Hoja de datos técnicos de RepliSet y RepliFix

Las hojas de datos técnicos de Struers se han diseñado para ayudarle a elegir el mejor equipo acorde a sus necesidades concretas. Encontrará información importante referente a la capacidad o las especificaciones de rendimiento, dimensiones, peso, datos eléctricos, niveles de ruido, condiciones ambientales y seguridad. En muchos casos, también obtendrá una perspectiva general de los accesorios que ofrecen una capacidad y rendimiento mayores.

Descargar hoja de datos técnicos
