The automotive electronics division of Robert Bosch in Romania was looking to improve their cross-sectioning results of microelectronic boards. Their challenge was the preparation of tiny and hidden targets beneath the surface of a BGA (electronic component) without introducing deformation to the specimen.
Les points forts du TargetSystem
- Temps de préparation considérablement réduit
- Autonomie complète
- Reproductibilité totale
- N'utilise pas de films abrasifs coûteux
TargetSystem est conçu pour la préparation ciblée des composants microélectroniques. C'est le premier outil d'analyse de défauts capable d'aligner et de visualiser les cibles visibles ou masquées, par ex. les microvias et les BGA. La précision du système est exceptionnelle : +/- 5 µm.
Temps de préparation courts
Le système de préparation intelligent, IPS (Intelligent Preparation System) adapte automatiquement la vitesse et le temps d'enlèvement de matière en fonction des propriétés de l'échantillon réel et du disque de prépolissage/polissage. Cela permet de réduire le nombre de mesures et la durée de préparation à moins de 30 minutes.
Reproductibilité
Comme le processus est automatisé TargetSystem élimine l'influence de l'opérateur et garantit la reproductibilité indépendamment de celui-ci.
Maîtrise des coûts
TargetSystem peut être utilisé avec n'importe quel papier abrasif SiC, ou tout autre consommable et n'utilise pas de films abrasifs coûteux.
Étude de cas: Comment Bosch Engineering Center Cluj a amélioré à 5 μm près la précision du processus de préparation de cibles non visibles
DES COMPOSANTS-CLÉS QUI PERMETTENT LA PRÉPARATION AUTOMATIQUE DE CIBLES VISIBLES ET MASQUÉES
-

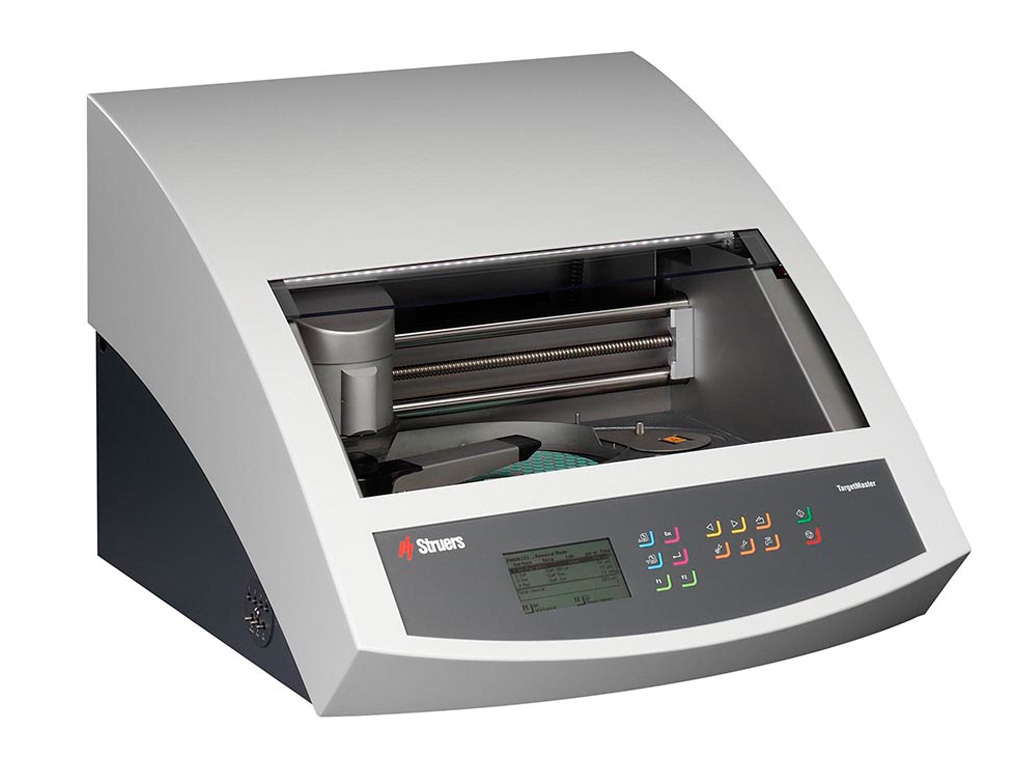

TargetMaster
Au cœur du TargetSystem se trouve le TargetMaster, un micropolisseur de 200 mm avec chambre de polissage fermée pour garantir la qualité de la préparation et la sécurité de l'opérateur. L'enlèvement initial de matière en une ou plusieurs passes est contrôlé par un système de mesure électronique permettant d'approcher rapidement la cible. Un second système de mesure laser en ligne se charge des étapes de polissage plus exigeantes.
TargetMaster
-
TargetZ
TargetZ sert à aligner et à mesurer les échantillons dont les cibles sont visibles (externes). Grâce à un puissant système de visualisation dont le grossissement peut atteindre 680 et à son écran TFT de 15", TargetZ simplifie le repérage et l'alignement des cibles les plus petites.
TargetZ
-

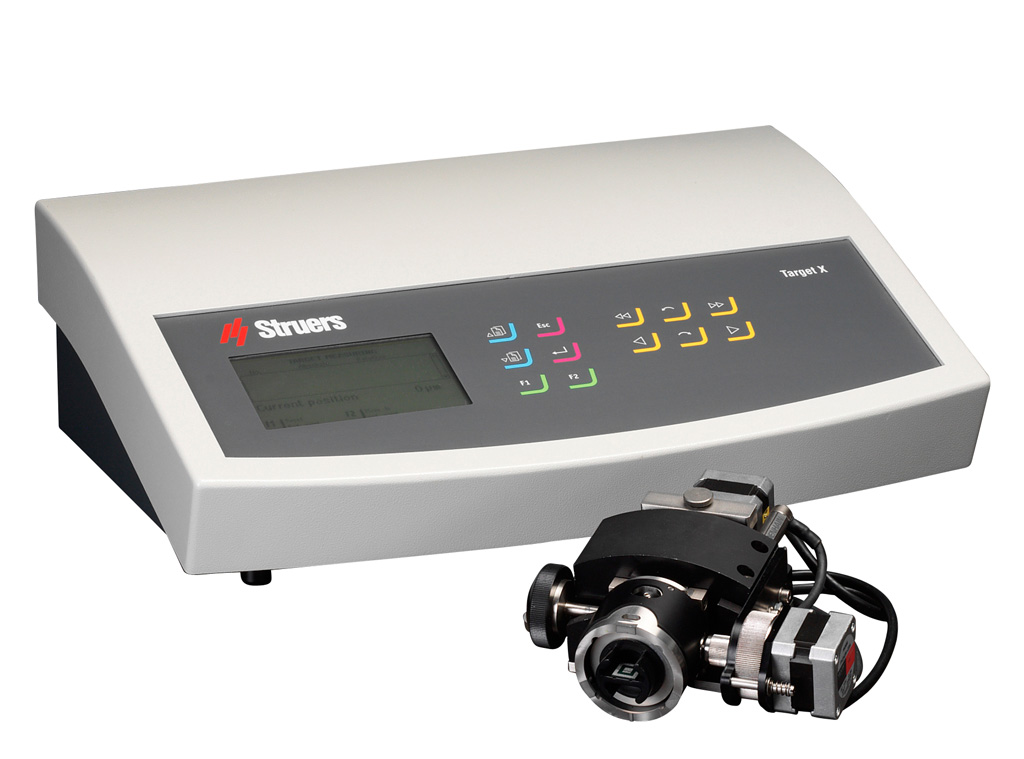

TargetX
Dédié aux cibles masquées (internes) le Target X se compose d'une unité support échantillon et d'une console de commandes. Le support échantillon prend place sous les rayons X de l'utilisateur et il est commandé depuis la console externe pour réaliser l'alignement et les mesures en temps réel.
TargetX
-

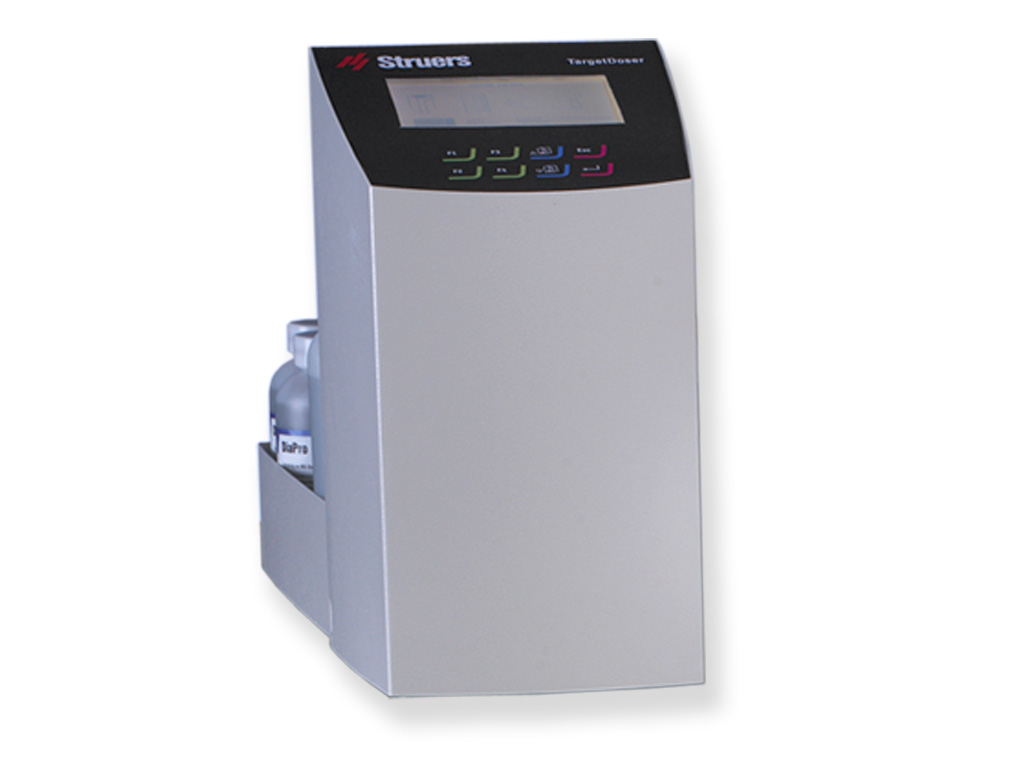

TargetDoser
TargetDoser est une station de dosage automatique qui archive les méthodes de préparation et alimente TargetMaster en liquides de préparation. TargetDoser est livré avec sept pompes et dix méthodes pré-programmées. Il peut héberger jusqu'à 200 méthodes définies par l'utilisateur.
TargetDoser
-

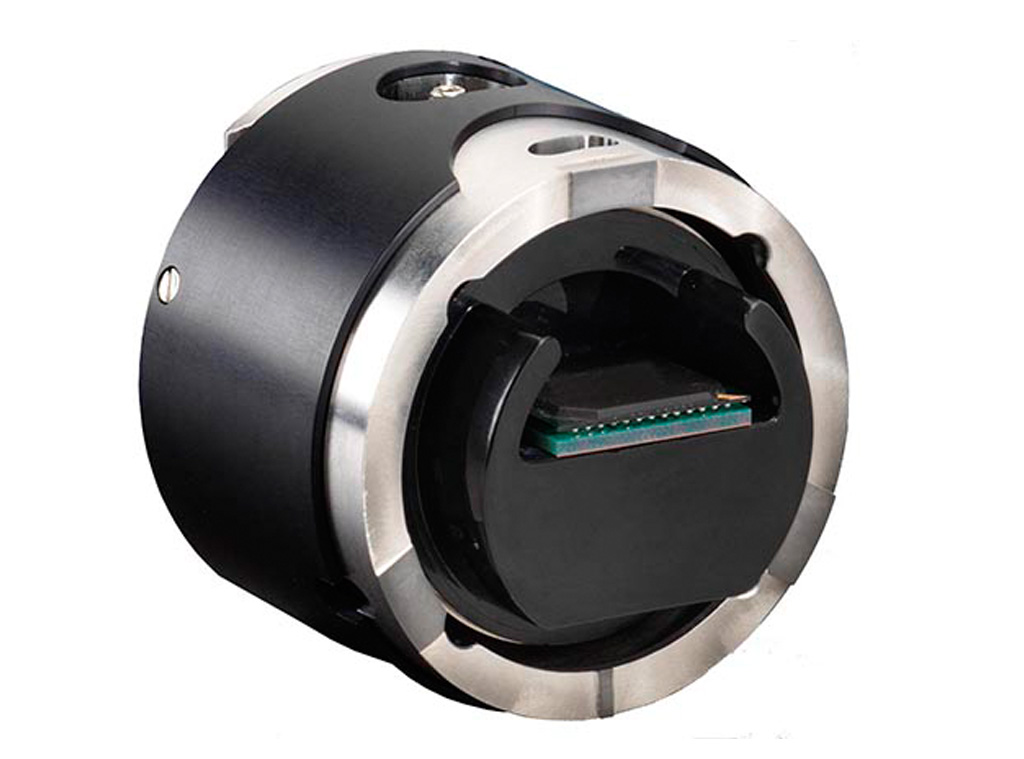

TargetGrip
TargetGrip est un porte-échantillons orientable spécialement conçu pour TargetMaster. Il peut accueillir des échantillons enrobés d'un diamètre maximal de 40 mm. Des adaptateurs se chargent des échantillons plus grands (TARIN), des coupes transversales (TARSC) et du polissage parallèle (TARPA). Un adaptateur de 40 mm à 25 mm (TARAD) sert de support aux échantillons MEB.
TargetGrip
Caractéristiques
Les modèles
TargetSystem
TargetMaster
Polisseuse de 200 mm pour la préparation automatique d'une cible donnée sur un échantillon. Porte-échantillon pour des échantillons de 30 mm et plateau MD diamètre 200 mm inclus.
Le système de dosage est à commander séparément.
Polisseuse de 200 mm pour la préparation automatique d'une cible donnée sur un échantillon. Porte-échantillon pour des échantillons de 30 mm et plateau MD diamètre 200 mm inclus.
Le système de dosage est à commander séparément.
Les équipements Struers sont conformes aux dispositions des Directives Internationales qui s'appliquent et aux normes qui s’y rattachent.
Les produits Struers font l’objet de développement produit constant. Par conséquent, nous nous réservons le droit d’introduire des changements dans nos produits sans préavis.
Caractéristiques techniques
Fiches des caractéristiques techniques TargetSystem
Les fiches des caractéristiques techniques de Struers sont conçues pour vous aider à faire le meilleur choix d'équipement pour votre usage particulier. Vous pouvez trouver des informations importantes telles que les spécifications de performance et de capacité, les dimensions, les poids, les données électriques, les niveaux de bruit, les conditions ambiantes et la sécurité. Dans de nombreux cas, vous pouvez également obtenir un aperçu des accessoires offrant des performances et des capacités plus élevées.
Télécharger la fiche technique
In cooperation with the Struers application team, a new preparation process was developed for Robert Bosch SRL to minimize deformation. They chose TargetSystem, the automatic target preparation system for both visible and hidden targets, plus Accutom precision cutting machine.
Robert Bosch achieved the following results with TargetSystem:
• Increased quality and precision of results by an impressive +/- 5 µm
• Polishing/grinding preparation time was reduced
• Reduction of consumables, saving time and money
