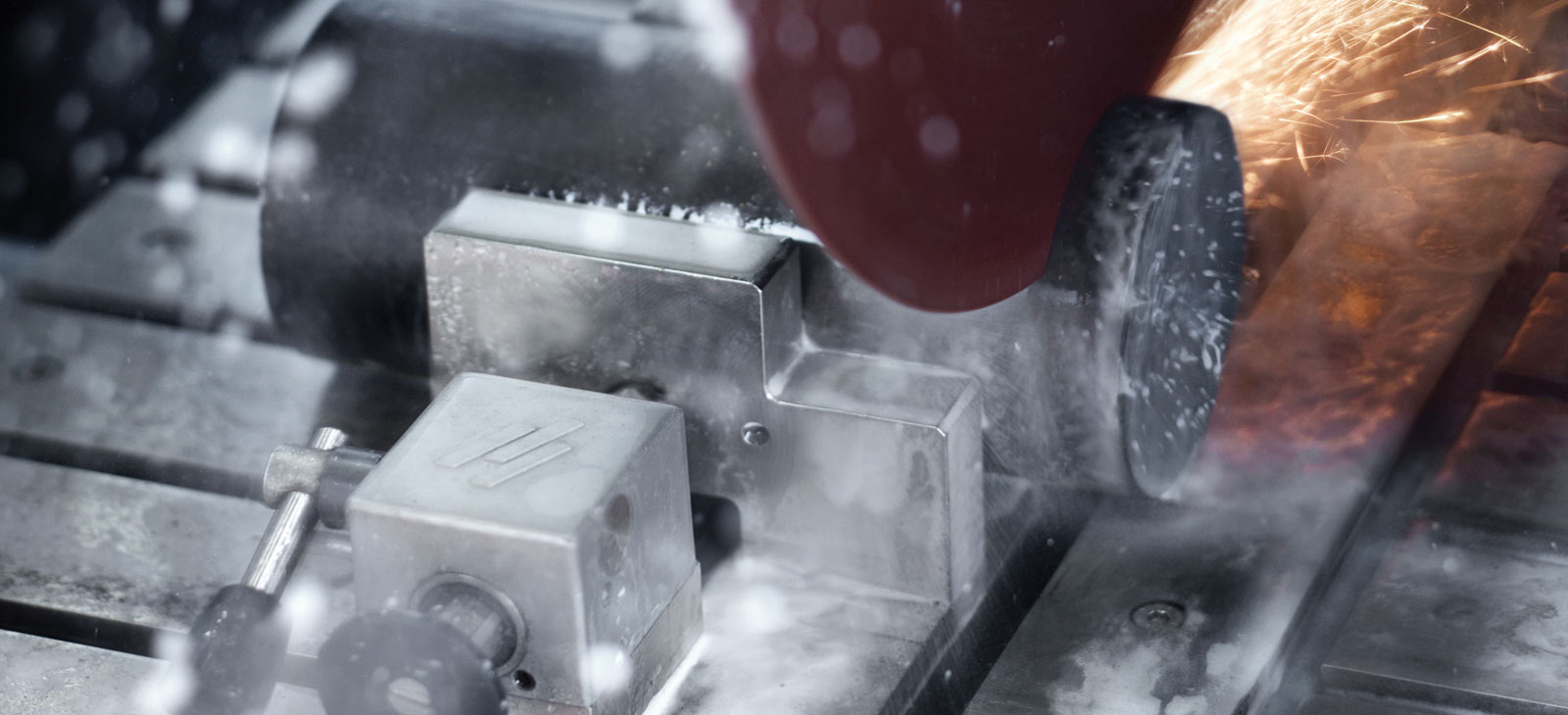

Struers cutting accessories

Accessori per il taglio

Una vasta gamma di accessori disponibile per le Troncatrici Struers

  • Tavole girevoli con scanalature a T
  • Tavola di taglio parallela
  • Morsetti a serraggio rapido per tavole di taglio con scanalature a T da 10 mm. e 12 mm.
  • Sistemi a serraggio verticale per tavole di taglio con scanalature a T da 10 mm. e 12 mm.
  • Chiave a catena
  • Blocchi di sostegno regolabili
  • Bande in acciaio inossidabile di ricambio di ganasce per tavole di taglio con scanalature a T
  • Sistema modulare avanzato per il ricircolo dell'acqua delle apparecchiature di preparazione
  • Portacampioni per troncatrici di precisione

Struers Cooling System

Cooling System

Sistema compatto e robusto per il ricircolo dell'acqua di apparecchiature di preparazione e taglio

  • Tre formati di serbatoio
  • Unità di controllo
  • Filtro statico
  • Filtro magnetico opzionale
  • Filtro a banda automatico per il taglio di grandi volumi

Cooling System di Struers è un sistema compatto per il ricircolo dell'acqua delle troncatrici. Il design compatto della macchina consente di riporla sotto i tavoli.

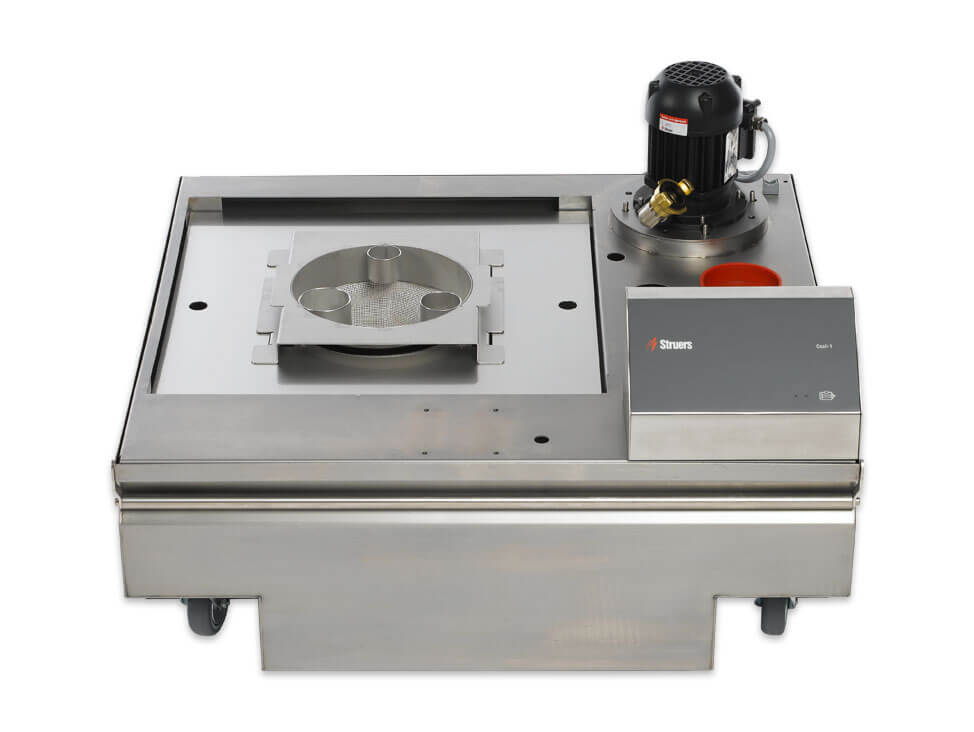

Tank sizes for cooling system

Dimensioni del serbatoio

Tre misure di serbatoi da 50 l, 100 l e150 l.
I serbatoi sono prodotti in acciaio inox per garantire una lunga durata del prodotto e un'elevata dissipazione del calore.

Control Unit for Cooling System

Unità di controllo

L'unità di controllo avvia e arresta la pompa come richiesto dalla macchina collegata.

Static Filter for Cooling System

Filtro statico

Sacchetto filtro riutilizzabile

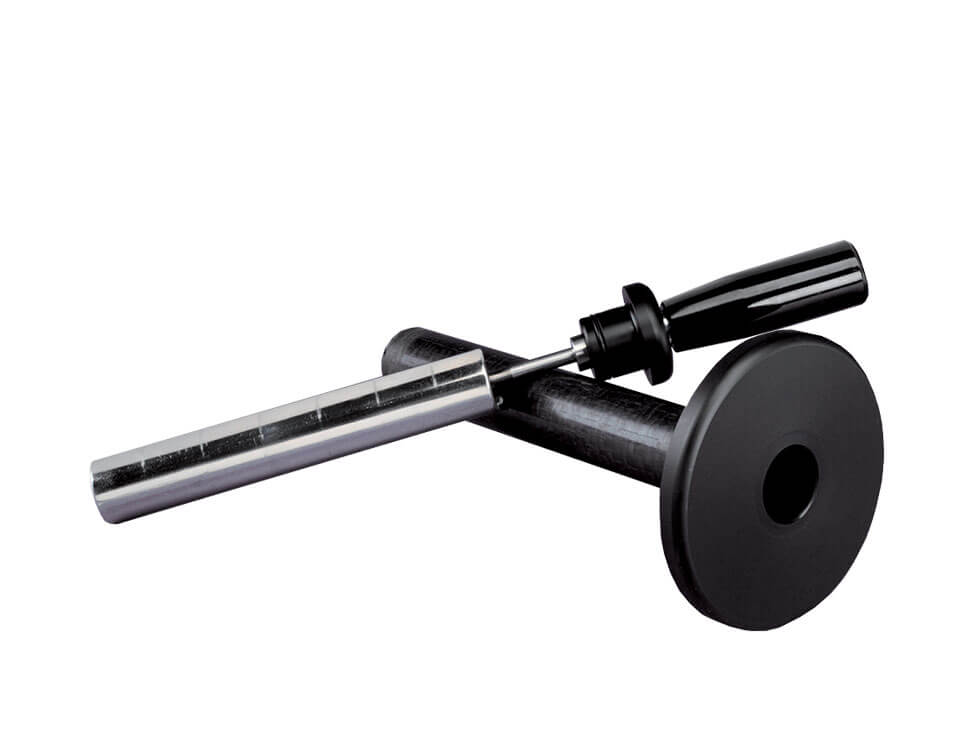

Magnetic Filter for Cooling System

Filtro magnetico

Nel serbatoio è possibile inserire una candela magnetica che raccoglie le particelle magnetiche troppo fini per essere catturate dal filtro a banda (opzione).

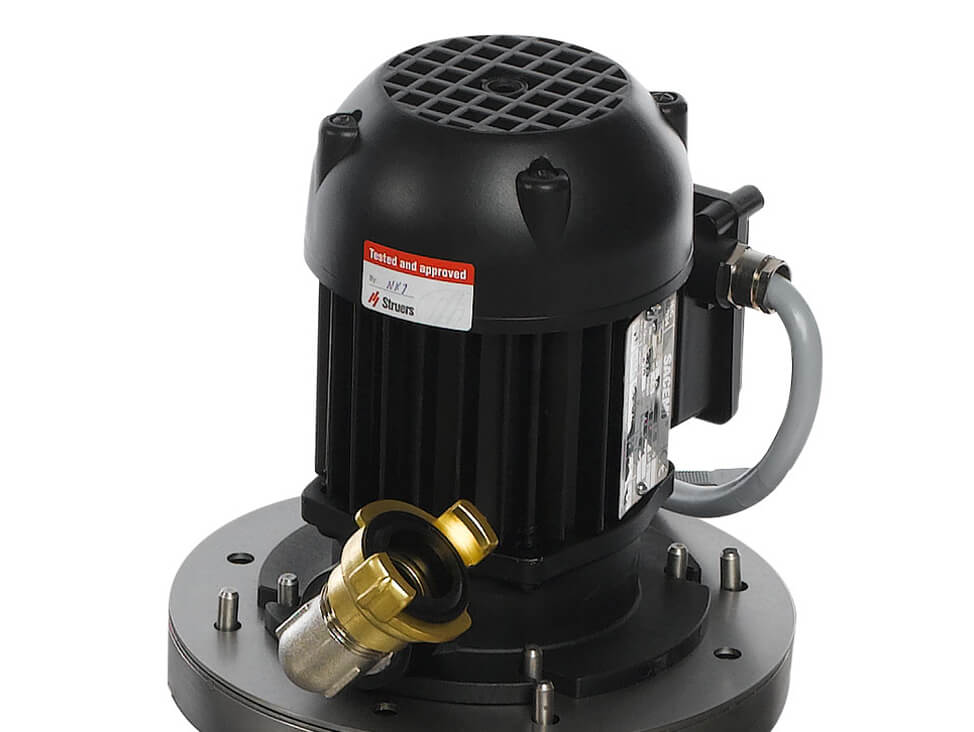

Pumps for Cooling System

Pompe

Pompa grande 112 l/minuto a 1,0 bar
Pompa piccola 60 l/minuto a 1,0 bar

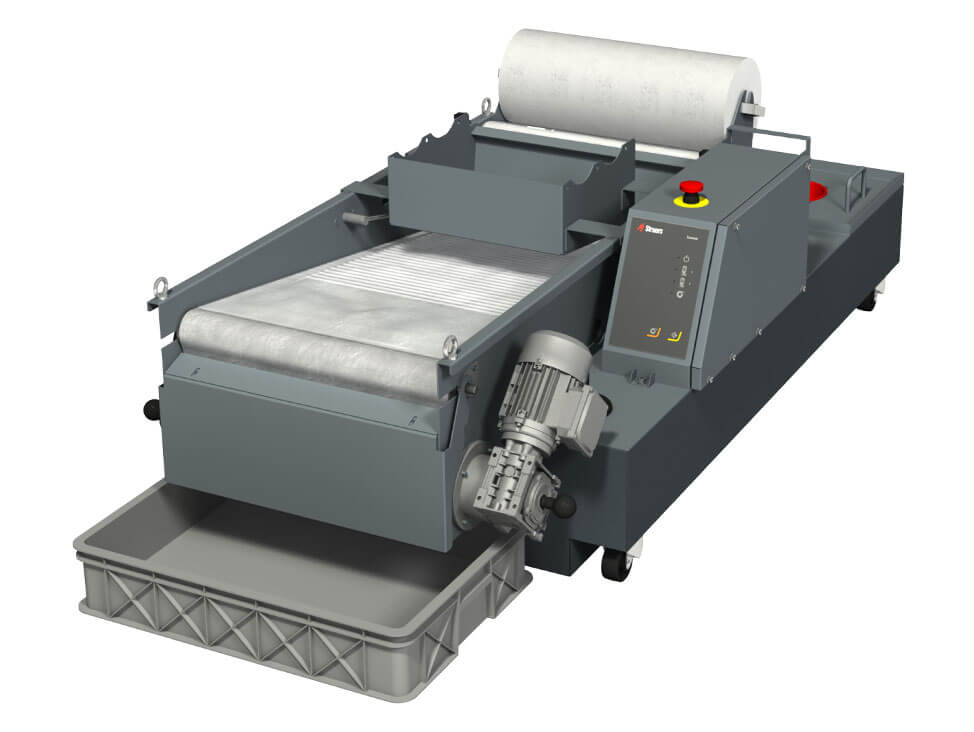

Automatic bandfilter unit for cooling unit

Unità filtro a banda automatica

L'unità filtro a banda automatica, Coolimat-200 è adatta a troncatrici che tagliano grandi volumi di campioni. Durante l'utilizzo, tutti i detriti vengono automaticamente smaltiti. Dotata di un ampio serbatoio da 200 litri e un rotolo di carta da 100 metri, per un uso prolungato e ininterrotto, con poche sostituzioni della carta. Coolimat-2000 è disponibile anche nella versione con filtro statico.

Sistemi di serraggio

Sistemi di serraggio solidi e facili da utilizzare per tutti gli usi

Sistemi di serraggio per pezzi di forma regolare:
  • Morsetti a serraggio rapido
  • Ganasce
  • Tavola girevole con scanalature a T
  • Tavola di taglio parallela

Sistemi di serraggio per pezzi di forma irregolare:
  • Morsetti a serraggio verticale
  • Chiave a catena
  • Blocco di sostegno regolabile
  • Kit guida scorrevole
  • Morsetti per bulloni e viti

Contattateci per ulteriori informazioni sugli accessori per il taglio.

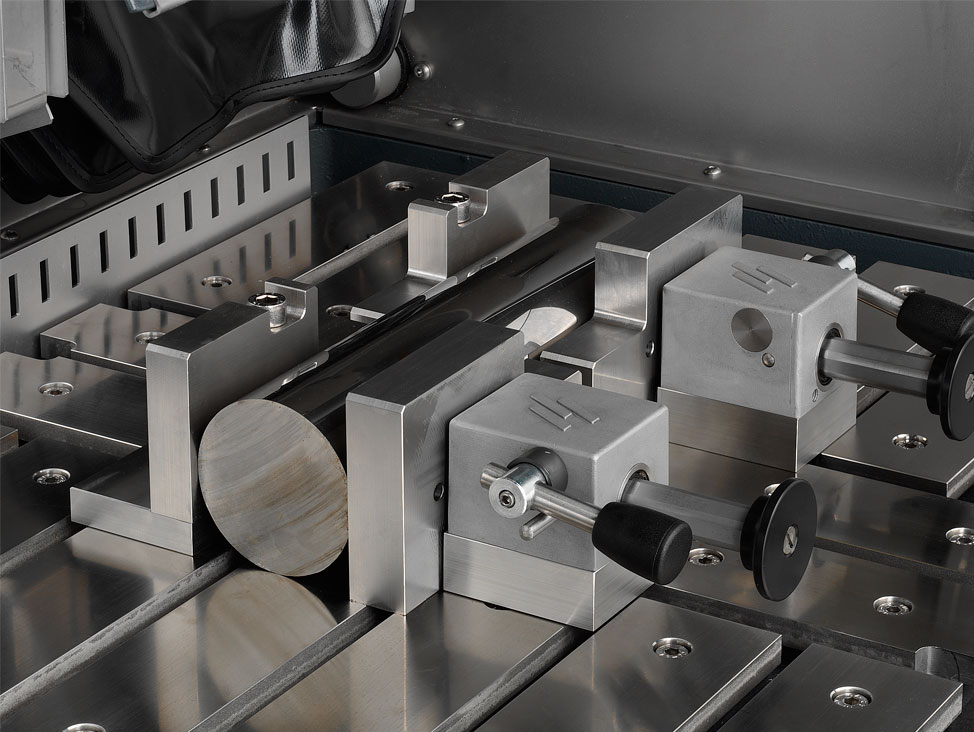

Cutting accessories quick clamping tools

Morsetti a serraggio rapido

I morsetti a serraggio rapido sono utilizzati per il taglio di pezzi con varie geometrie uniformi, come gli alberi, quando è necessario un riposizionamento rapido.

I morsetti a serraggio rapido sono dotati di ganasce e piastra in acciaio inossidabile, e hanno un'altezza di ingombro ridotta per una maggiore flessibilità di taglio.

  • Disponibile nelle versioni con dado a T da 8,0, 10 e 12 mm.

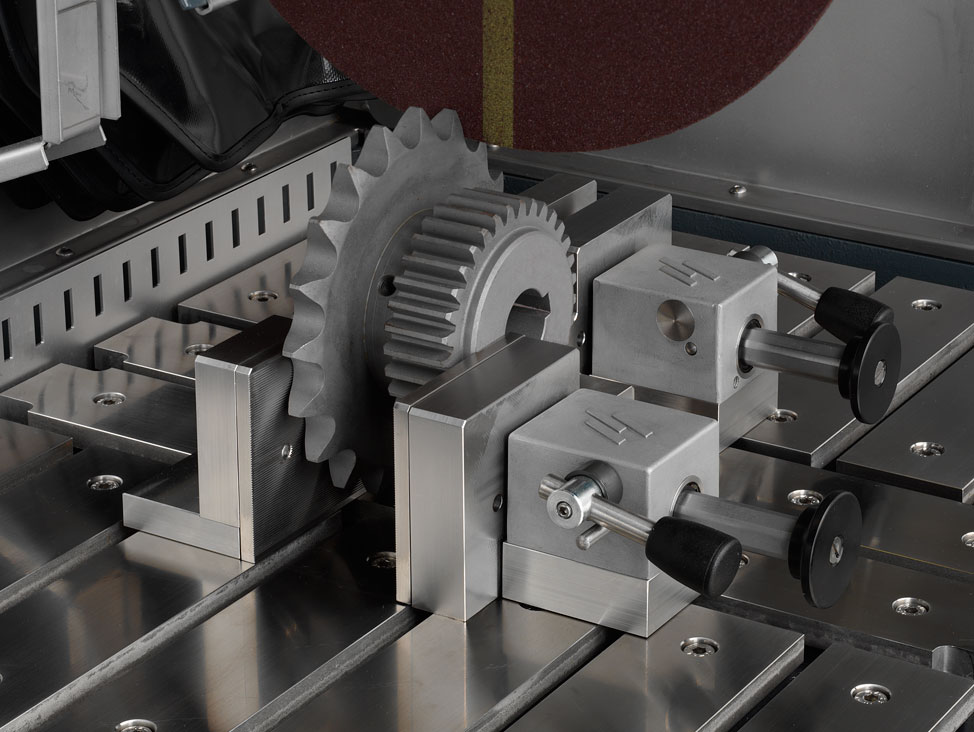

Cutting accessories jaw blocks

Ganasce

Le ganasce si usano insieme agli strumenti di serraggio rapido di Struers. Potete scegliere tra tre versioni per un serraggio ottimale:

  • Scanalato - per una presa generalmente migliore dei pezzi
  • Gomma - per pezzi sensibili alla pressione, ad esempio
  • Prisma - angolato per spingere il pezzo verso il basso

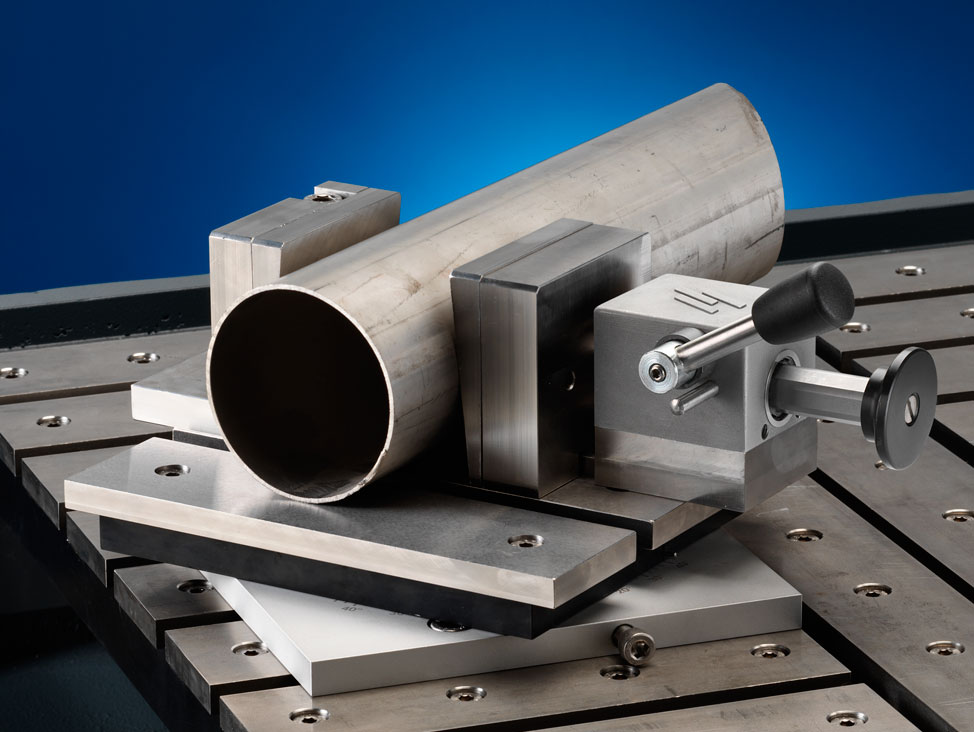

Cutting consumables T-slot turntable

Tavola girevole con scanalature a T

La tavola girevole con scanalature a T viene utilizzata per il taglio angolare dei tubi, ad esempio tra 0° e 90°.

  • Disponibile nella versione da 10 e 12 mm.
  • L'altezza della tavola è di 42 mm.

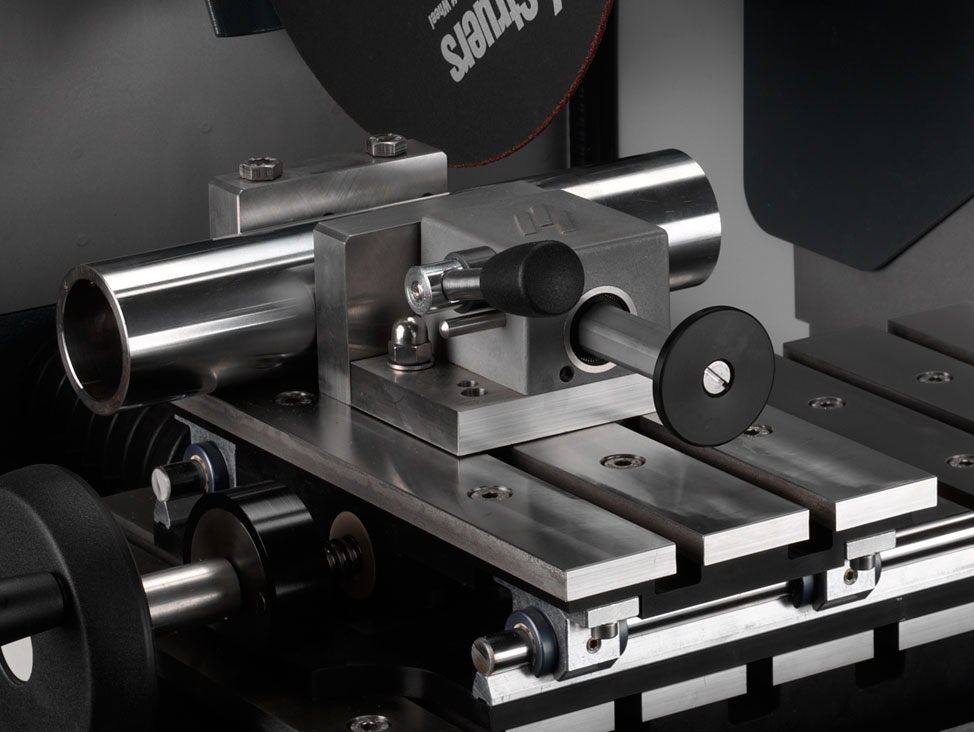

Cutting accessories parallel cutting table

Tavola di taglio parallela

La tavola di taglio parallela è utilizzata per tagliare segmenti uniformi con un riposizionamento preciso e veloce del pezzo.

  • Dotata di scanalature a T da 10 mm.
  • L'altezza della tavola è di 58 mm. per adattarsi alla profondità delle troncatrici e l'intera tavola può essere utilizzata per il serraggio.
  • Le dimensioni del piano di lavoro sono 140 x 265 mm., mentre la tavola di taglio ha un intervallo di posizionamento di 60 mm.
  • La maniglia è rimovibile.

Cutting accessories vertical clamping tools

Morsetti a serraggio verticale

Il morsetto verticale è stato progettato specificamente per il serraggio versatile di campioni irregolari.

  • Altezza max. di serraggio: 58 mm. o 105 mm. con blocco montante opzionale.
  • Set di ganascie orientabili per una tenuta ottimale (opzione)
  • Estensione braccio: Aggiunge uno sbalzo di 90 mm. (opzione)
  • Disponibili nelle versioni con dado a T da 8,0, 10 e 12 mm.
  • Disponibile su guida scorrevole

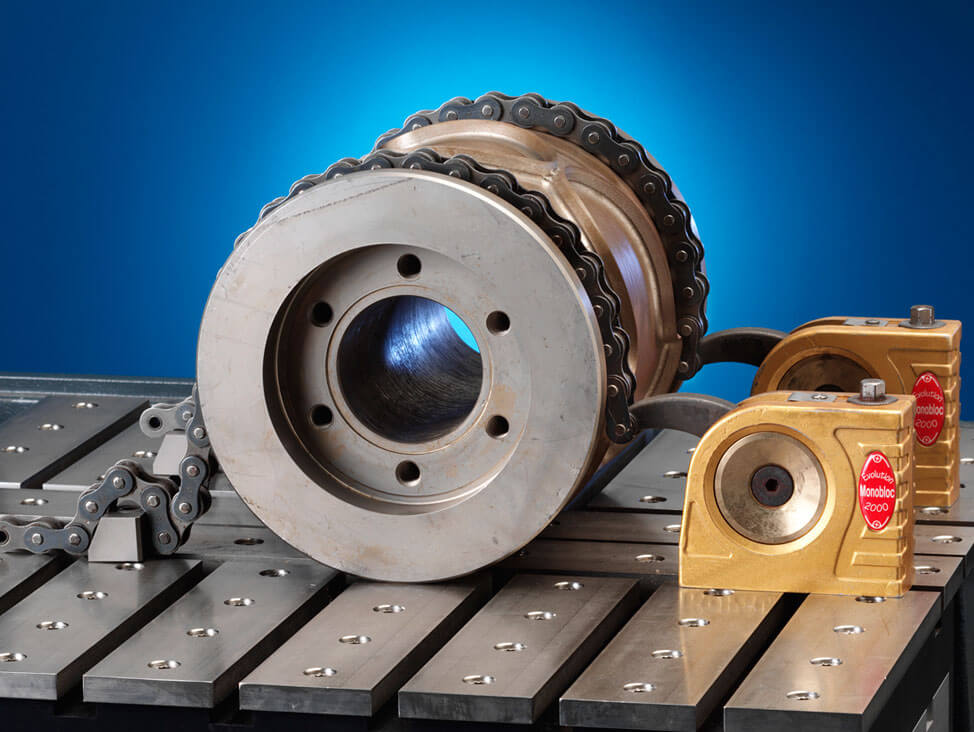

Cutting accessories chain spanner

Chiave a catena

Serrare pezzi di grandi dimensioni e di forma regolare

  • Per serrare pezzi di grandi dimensioni e di forma irregolare
  • Blocco di ancoraggio per la catena
  • Disponibile in versione con dado a T da 12 mm.

Cutting accessories- adjustable support blocks

Blocchi di sostegno regolabili

Indispensabile per il serraggio di pezzi di forma irregolare

  • Adatto per gli alberi a gomito, ad esempio
  • Girevole, regolabile in orizzontale e in verticale
  • Intervallo di regolazione dell'altezza: 60-80 mm., 80-100 mm. o 100-120 mm., con l'utilizzo di tre diverse corone
  • Due versioni: Montato su piastra base o su un dado a T per l'inserimento diretto nella scanalatura a T

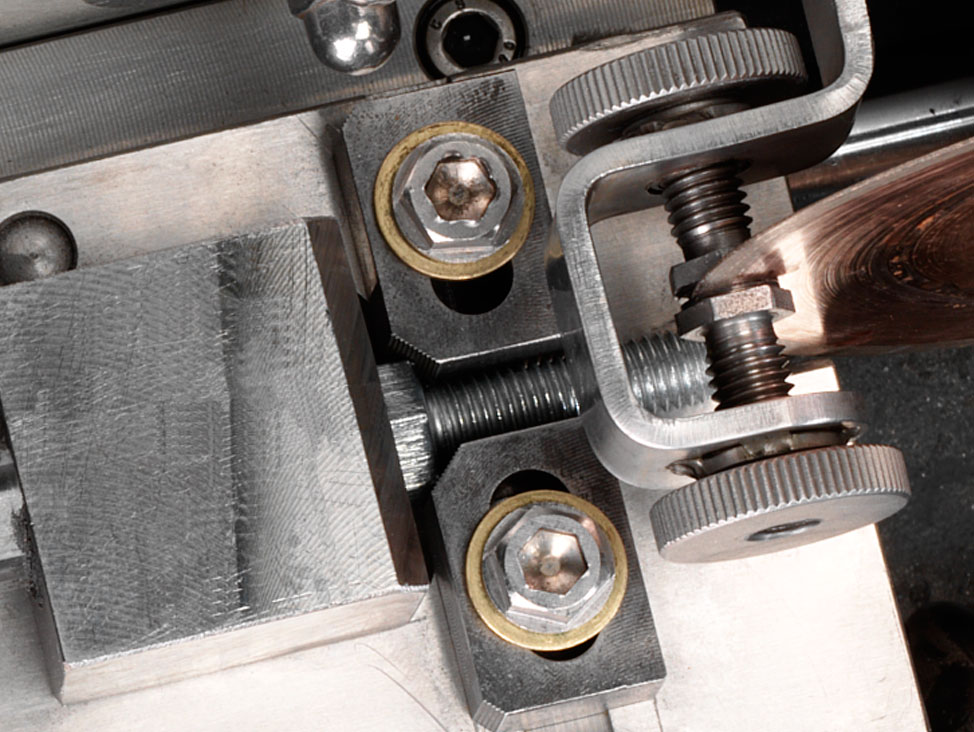

Cutting accessories, tools for bolts and fasteners

Morsetti per bulloni e viti

Per il sezionamento longitudinale di bulloni e viti

  • Completo di supporto per disco di taglio con punta in carburo di tungsteno
  • Intervallo di serraggio: 4.0 mm. -12 mm.
  • Per scanalature a T da 8.0 mm.
