冷間埋込方法

冷間埋込方法

埋込前に幾つかの前提条件を考慮しなければなりません。次の条件は良好な埋込を得る上で必要不可欠です。



  • 試料の洗浄。埋込媒体の試料への接着性を改善するために、埋込の前に試料を洗浄しなければなりません。洗浄にはアセトンまたは少なくともアルコールを使用してください。超音波浴での洗浄が必要になることもあります。試料を必ず良く乾燥させてください。試料を洗浄する際には手袋またはピンセットを使用してください。
  • 試料サイズを埋込カップサイズに合わせて調整します

冷間埋込の種類

2種類の冷間埋込樹脂が利用できますエポキシ樹脂とアクリル樹脂

エポキシ樹脂

エポキシ樹脂はあらゆる種類の材料埋込に適しており、特に真空含浸に対して推奨されます。エポキシは全ての冷間埋込樹脂の中で最小の収縮率を備えています。硬化時間は比較的短い一方で、ほとんどの材料への接着性に優れています。エポキシは適切な割合で混合された後に化学反応により重合します。硬化したエポキシは架橋性プラスチックのため、中程度の熱または化学薬品に影響されません。Struersのエポキシシステムは、樹脂と硬化剤という2つの成分から構成されます。低蒸気圧、透明度、優れた接着性、低粘度、無収縮性などは全てエポキシ特有の特性です。化学量論的樹脂として、硬化剤の割合が決定的に重要です。最適な埋込結果を得るために樹脂と硬化剤の両方を計量してください。容量でのみ計量可能な場合、シリンジを使用して樹脂と硬化剤の量を計量してください

再生

硬化

エポキシシステムの硬化は樹脂量に依存します。少量の場合、工程に化学反応で生成される過度の熱を除去するための好条件が存在するため、より長時間かかります。しかしながら、エポキシの量が増加すると、システムの低い伝熱特性に起因した蓄熱により、硬化工程を促進します。特定の条件下においては、約150~200°C/302~392°Fでピーク温度を経験する場合があります。こうしたことを防止し、より均一な埋込結果を達成するために、硬化工程中に温度を制御するためのドライボックスを使用できます。樹脂は重合により硬化します。重合とは熱を発生させる化学反応のことです。その熱は埋込媒体の種類や量によって異なります。埋込媒体によっては100 °Cをはるかに超える温度を発生させるものもあります。

真空含浸

セラミックスやスプレー塗装などの多孔質材では真空含浸が必要です。真空含浸は真空室内で約0.1~0.15 barで実施されます。表面につながる全ての穴に樹脂が充填されます。その後、その樹脂が脆性質の材料を補強します。プルアウト、亀裂、開いていない孔などの準備痕の発生を最小限に抑えられます。真空含浸では、その低粘度と低蒸気圧のために、エポキシ樹脂のみを使用できます。充填された孔を蛍光により容易に特定できるようにするため、エポキシに蛍光塗料を混合することもできます。試料を埋込カップ中央に配置し、カップを真空室内に置きます。蓋を閉め、真空室を真空引きします。小さな穴や亀裂内に空気が残らないようにするために、真空引きには数分かかります。バルブを開き、真空室内にエポキシを吸引させます。試料が完全に埋込媒体で覆われたら、バルブを閉じ真空ポンプを切ります。気圧により穴と亀裂内にエポキシが押込まれます。

アクリル樹脂

アクリルは短い硬化時間、非常に限られた収縮率、優れた埋込特性を備えた使いやすい樹脂です。アクリル樹脂は不規則な形状の試料の連続埋込と日常作業または単独試料の両方に適しています。アクリルは無機充填材と同時に使用または使用せずに利用できます。色識別が必要な場合には染料も使用できます。アクリル樹脂を混合する場合、液体(硬化剤)に粉末を加えることをお勧めします。これにより最も均一な樹脂混合結果が得られます。

Play

埋込カップの選択

カップ材料とサイズを考慮する必要があります。

サイズ
放射状亀裂発生のリスクを最低限に抑えるために、十分な大きさを持つカップで、試料から最終的な埋込のエッジまでに5 mmの間隔を空けることが必要です。試料サイズに関連した大型カップは、試料を破損させる可能性のある過度の熱量発生の原因になります。樹脂と試料の比率がより高い場合には、収縮率も増加します。

材料
エポキシ硬化剤はシリコン製カップに影響し、埋込物の寿命と透明性を減少させます。アクリル樹脂に対するカップ材料の選択には同様の制限はありません。

埋込工程

埋込カップを選択し、清潔で乾燥した試料をその中に置きます。適切な量の樹脂成分を容量または質量により慎重に計量します。各成分を十分に混合し、その樹脂混合物を試料上に注ぎ、充填された埋込カップを硬化させます。混合時間と硬化時間は高品質な埋込を得る上で重要なパラメータです。そのため、使用説明書に記載されている推奨事項に従ってください。

一般的な化学薬品への耐性

全ての冷間埋込媒体は一般的なエッチング液に対する耐性を持っています。しかしながら、アセトン、アルコールなどの有機溶剤に反応する冷間埋込媒体もあります。

試料の固定

支持クリップ(金属製またはプラスチック製)を使用することで、薄板、薄片、線状の試料を垂直に維持できます。不規則な形状の試料は両面接着の薄片を使用して、垂直に維持できます。液体接着剤は幾つかの種類の冷間埋込媒体に反応する場合があります。クリップで支持するには小さすぎる試料(例:電子部品など)は、速乾性接着剤を型の下部に塗布して固定することで埋込中に垂直位置に保つことができます。

再生

樹脂の選択 / 選択ガイド

必要な結果を得て、埋込要件を満たすためには、樹脂/埋込媒体を選択することが重要です。

本ガイドの目的は様々な冷間埋込材料に関する詳細な情報、ヒント、使用方法を提供することです。冷間埋込選定ガイドを見る。

Cold mounting selection tabel 5

トラブルシューティング - 冷間埋込、エポキシ

問題

試料の各面に沿った気泡形成
詳細表示
原因:
硬化時の温度が高すぎる。

ソリューション:
暴露温度を下げるために 試料 をドライボックス内、または空気対流の良好な他の場所に置く。または、約60 mlの埋込用樹脂の層に一度埋込(材料によって異なります)、最初の層が硬化するまで待機し、その後に隣接する層に埋込む。
原因:
試料の脱脂が不十分。

ソリューション:
埋込前にサンプルを洗浄し、脱脂する。
原因:
混合物の撹拌が過剰。

ソリューション:
混合物に空気を入れずに撹拌する。
原因:
表面張力。

ソリューション:
可能な場合、エポキシの注入後にサンプルを動かす。
変色
詳細表示
原因:
硬化時の温度が高すぎる。

ソリューション:
試料をドライボックス内、または空気対流の良好な他の場所に置く。
原因:
サンプルサイズと比較して樹脂量が多すぎる。

ソリューション:
硬化時に生成される熱を除去するために適切な埋込カップを使用するか、または試料をドライボックス内または空気対流の良好な他の場所に置く。
粘着性または弾性のある表面
詳細表示
原因:
硬化温度が低すぎる。

ソリューション:
硬化後に 試料 をドライボックス内または30~50°C/86~122°Fの温度のオーブン内に置く。
原因:
硬化時間が短すぎる。

ソリューション:
硬化後に 試料 をドライボックス内または30~50°C/86~122°Fの温度のオーブン内に置く。
原因:
樹脂に対して硬化剤が多すぎる。

ソリューション:
樹脂と硬化剤を適切な比率で混合する。
高い収縮率
詳細表示
原因:
硬化時の温度が高すぎる。

ソリューション:
試料をドライボックス内、または空気対流の良好な他の場所に置く。
原因:
試料の脱脂が不十分。

ソリューション:
埋込前にサンプルを洗浄し、脱脂する。
原因:
樹脂と硬化剤の混合が不十分。

ソリューション:
2~3分間、混合物を十分に撹拌する。
原因:
試料サイズと比較して樹脂量が多すぎる。

ソリューション:
硬化時に生成される熱を除去するために適切な埋込カップを使用するか、または試料をドライボックス内または空気対流の良好な他の場所に置く。
原因:
混合量が多すぎる、または撹拌後の時間が長すぎる。

ソリューション:
より少ない量で混合し、撹拌直後にサンプルに注ぐ。
試 料底部の流入/吸 引
詳細表示
原因:
硬化時の温度が高すぎる。

ソリューション:
試料をドライボックス内、または空気対流の良好な他の場所に置く。
原因:
試料サイズと比較して樹脂量が多すぎる。

ソリューション:
硬化時に生成される熱を除去するために適切な埋込カップを使用するか、または試料をドライボックス内または空気対流の良好な他の場所に置く。 または、約60 mlの埋込用樹脂の層に一度埋込(材料によって異なります)、最初の層が硬化するまで待機し、その後に隣接する層に埋込む。
多数の気泡形成
詳細表示
原因:
硬化時の温度が高すぎる。

ソリューション:
試料をドライボックス内、または空気対流の良好な他の場所に置く。
原因:
混合物の撹拌が過剰。

ソリューション:
混合物に空気を入れずに撹拌する。
原因:
試料サイズと比較して樹脂量が多すぎる。

ソリューション:
硬化時に生成される熱を除去するために適切な埋込カップを使用するか、または試料をドライボックス内または空気対流の良好な他の場所に置く。
原因:
混合量が多すぎる、または撹拌後の待機時間が長すぎる。

ソリューション:
より少ない量で混合し、撹拌直後にサンプルに注ぐ。
エポキシと試料間が未接着
詳細表示
原因:
硬化時の温度が高すぎる。

ソリューション:
試料をドライボックス内、または空気対流の良好な他の場所に置く。
原因:
サンプルの脱脂が不十分。

ソリューション:
埋込前にサンプルを洗浄し、脱脂する。
原因:
試料サイズと比較して樹脂量が多すぎる。

ソリューション:
硬化時に生成される熱を除去するために適切な埋込カップを使用するか、または試料をドライボックス内または空気対流の良好な他の場所に置く。
原因:
樹脂に対して硬化剤が多すぎる。

ソリューション:
樹脂と硬化剤を適切な比率で混合する。

トラブルシューティング - 冷間埋込、アクリル

問題

サンプルの各面に沿った気泡形成
詳細表示
原因:
試料の脱脂が不十分。

ソリューション:
埋込前に試料を洗浄し、脱脂する。
原因:
表面張力。

ソリューション:
可能な場合、樹脂の注入後に試料を動かす。
原因:
混合物の撹拌が過剰。

ソリューション:
空気を入れずに撹拌する。
脂っぽい表面
詳細表示
原因:
粉末と液体の混合が不十分。

ソリューション:
最低30秒間、十分に撹拌する。
原因:
粉末に対して液体が多すぎる。

ソリューション:
粉末と液体を適切な比率で混合する。
多数の気泡形成
詳細表示
原因:
混合物の撹拌が過剰。

ソリューション:
空気を入れずに撹拌する。
樹脂とサンプル間が未接着
詳細表示
原因:
試料の脱脂が不十分。

ソリューション:
埋込前に試料を洗浄し、脱脂する。
埋込冷却後のゴム状表面
詳細表示
原因:
粉末に対して液体が多すぎる。

ソリューション:
粉末と液体を適切な比率で混合する。

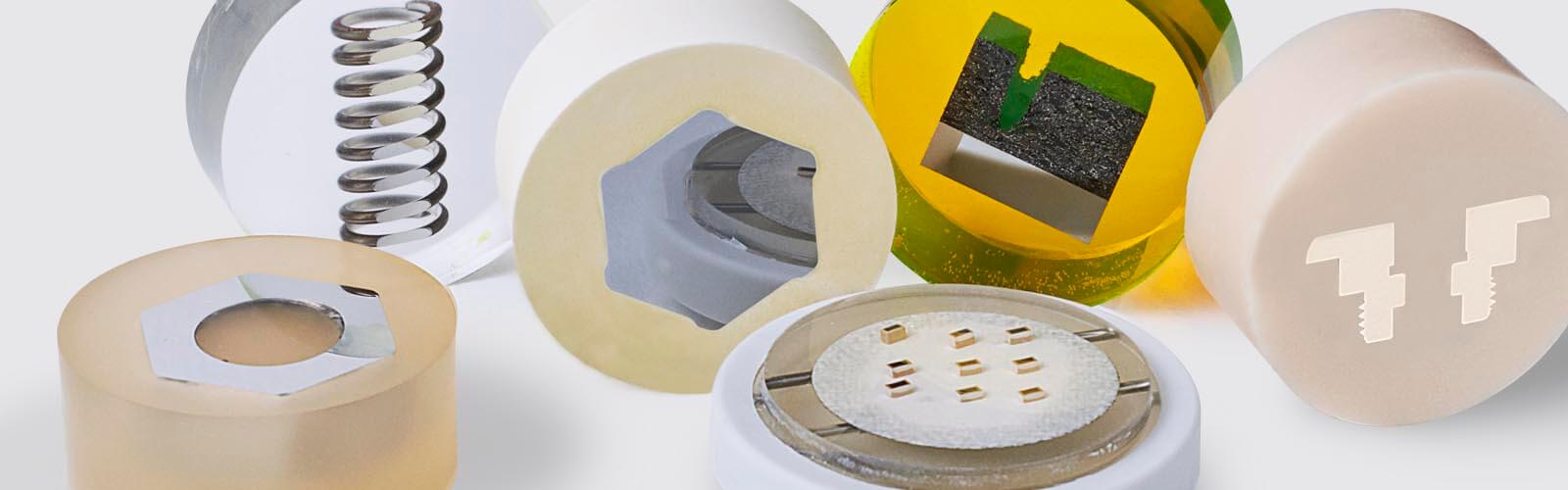

シトバック 消耗品
