ディスコトム-100/-10

単独切断機の汎用性と生産性を大幅に向上

ディスコトムの事実

オプティフィード（インテリジェントな送り制御）
アキシオウォッシュ* （自動洗浄）
超硬質材料用のエクシカット
マルチカット（連続切断 – 多数の薄片を作成）
方法データベース
切断ホイールデータベース

ディスコトム-10とディスコトム-100は、切断機能を拡張し切断工程を合理化することで、費用効率の高い機会を提供できるようデザインされた汎用卓上型切断機です。広々として、汎用的かつ使いやすいディスコトム-100とディスコトム-10は、手間と変形を最小限に抑えつつ、全てのタイプの工作物を効率的にクランプして切断する、より多くの切断オプションを搭載し、並外れた切断の柔軟性を提供します。

見積もりを依頼

メリット
特徴
製品仕様
参考資料
連絡先

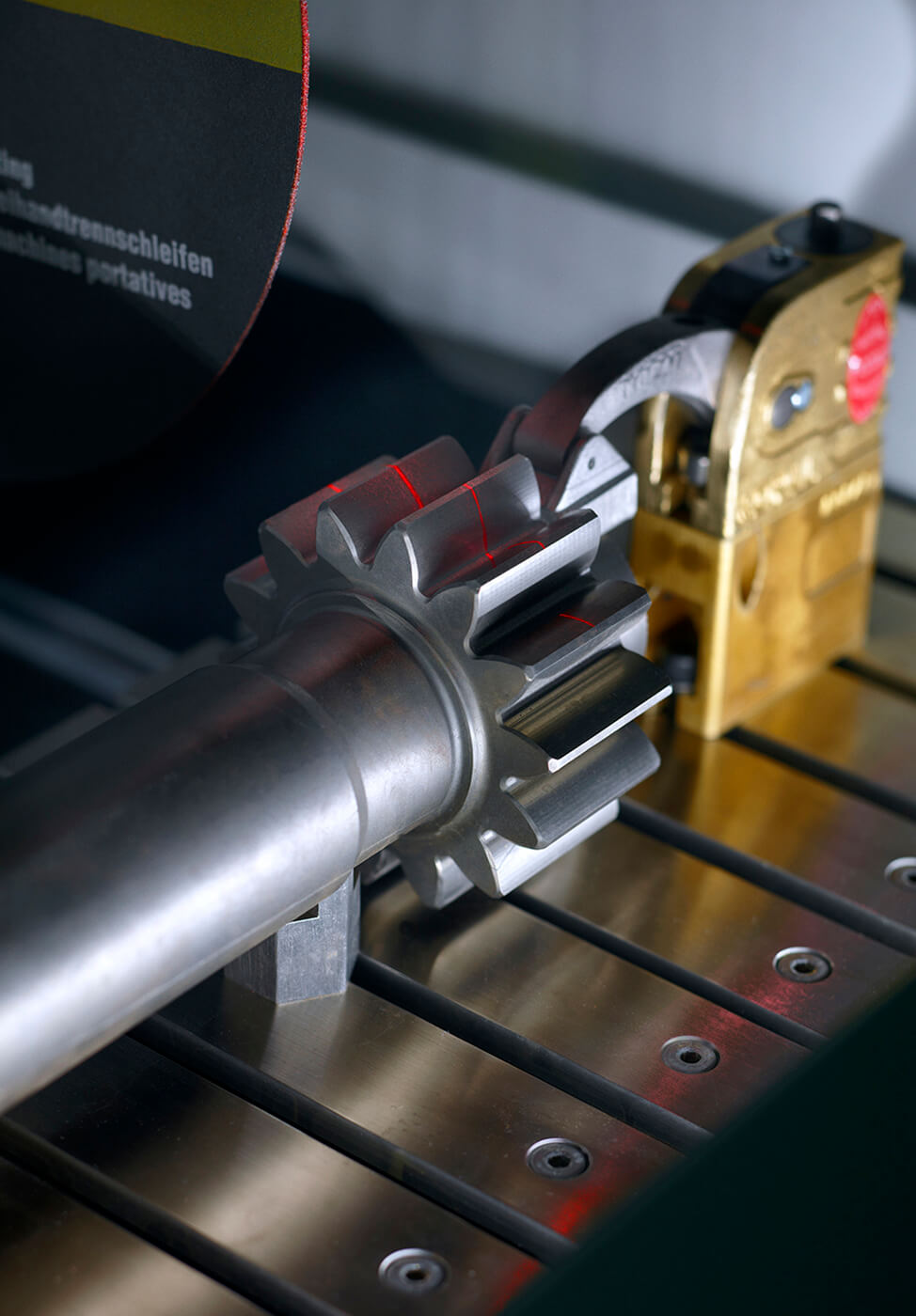

高速で正確

インテリジェントな速度調整などの最新の切断技術により、高速かつ正確な切断を実現します。切断する材料の硬度を選択すると、機械が適切な速度を自動的に設定します。

並外れた汎用性

ホイールが除去した材料で目詰まりした場合、一定の送り速度を使用する自動的な直接切断モードか衝撃切断モードを選択できます。エクシカット手動切断モードはより高硬度でより大型の試料切出に使用されます。自動X-テーブルオプションを使用すると、使用者はマルチカットを利用して、同じ厚さや異なる厚さの薄片を切り出せ、さらには指定位置で正確に切断できます。

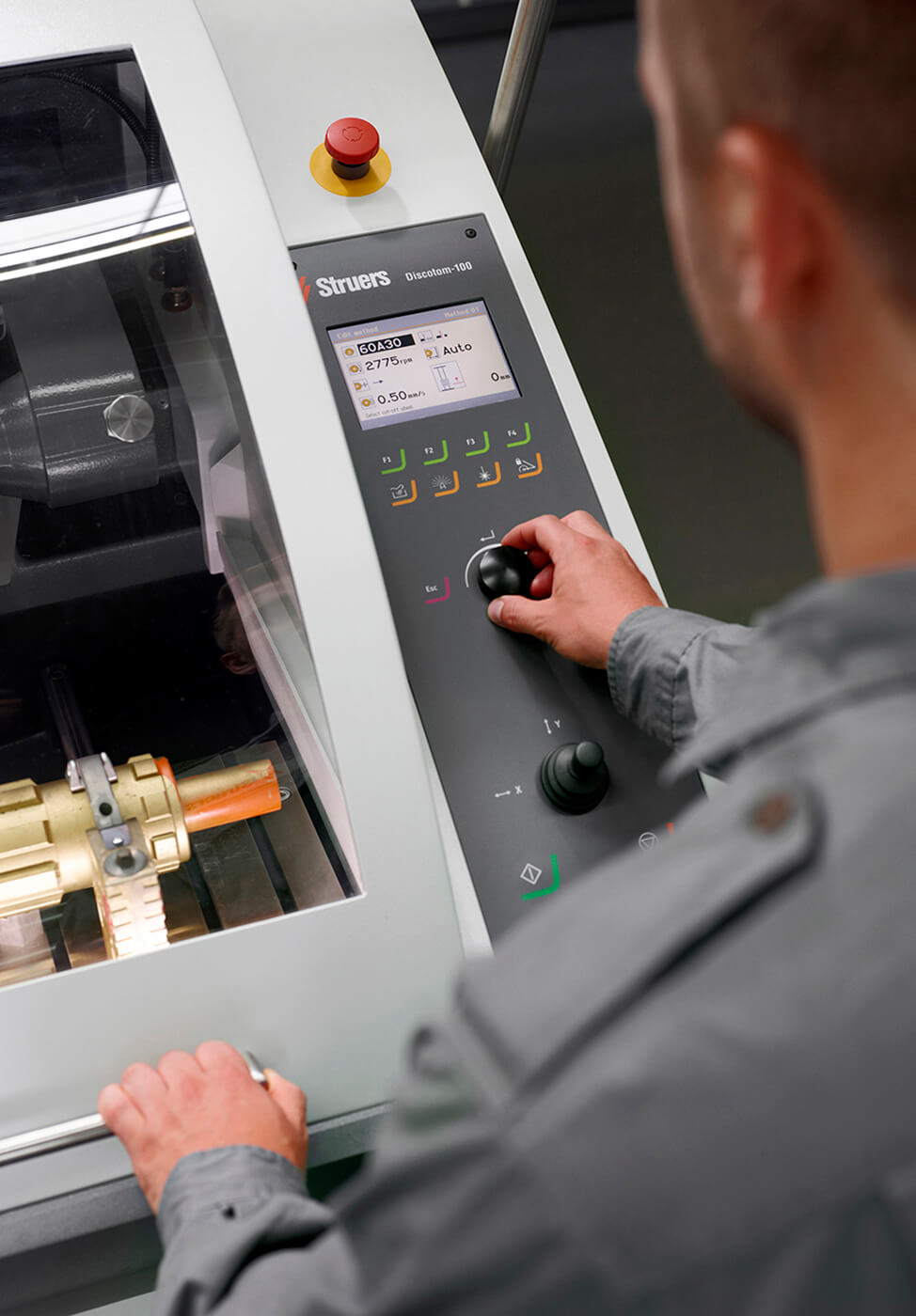

時間の節約

多機能ノブにより、切断工程のパラメータを迅速かつ簡単に設定できます。自動速度設定により、時間を節約し、異なる材料に対して同じホイールを使用者に適用させることで、時間のかかるホイール交換を防止しています。電動式の切断アームロッキングシステムにより、手動切断と自動切断を迅速に切り替えることができます。また、アイコンベースのカラーディスプレイが使用者に必要な全ての情報に関する完全な概要を提供します。

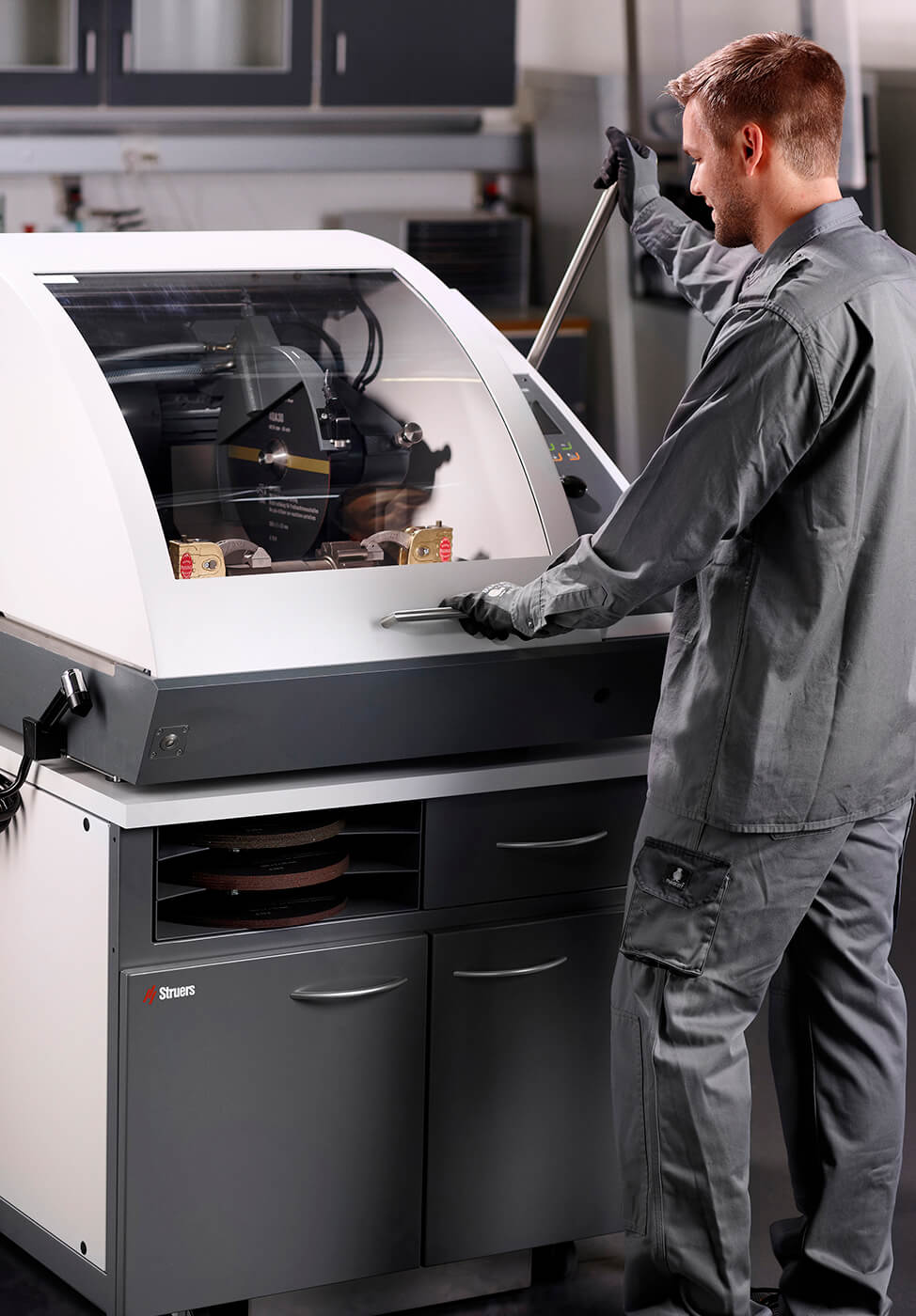

Discotom exceptional versatility — 並外れた汎用性

ディスコトムで切断

再生

汎用性と生産性の向上を可能にする重要な特長

オールインワン

ディスコトム-100/-10はオールインワンの汎用自動・手動切断機です。

オールインワン
同クラスで最大の切断テーブル

寸法620 x 270 mmのディスコトム切断テーブルは、競合他社の機械のほぼ倍のサイズを持っています。10 mm T溝用に豊富に用意されたクランプ工具を使用して、ほぼ全ての形状またはサイズの工作物を容易にクランプできます。

同クラスで最大の切断テーブル
比類なき使いやすさ

アイコンベースのユーザインターフェイス、操作しやすい多機能ノブとジョイスティック、自動洗浄プログラムのアキシオウォシュ * 、電動ブレーキにより、容易な操作が可能になり、使用者によるエラーの発生リスクを低減しています。

比類なき使いやすさ
最新の切断技術

ディスコトム-100/-10は自動切断と手動切断の各機能を提供しています。オプティフィードにより、切断品質やホイールの効率的使用を犠牲にすることなく、適切な送り速度を確保しています。手動切断モードとエクシカットを併用することで、超硬質材料のより高速な切断が可能になります。

最新の切断技術
自動X-テーブル

オプションの自動X-テーブルに搭載される4つのマルチカット機能を使用すると、同じ厚さや異なる厚さの薄片を切り出せ、さらには事前設定された位置で正確に工作物を切断できます。

自動X-テーブル
アキシオウォッシュ*

日常的に使用できるStruersの特許取得済み*の自動室洗浄機能により、常に最適な作動状態に機械を保ちます。 * アキシオウォッシュはEP Pat no. 1965947により保護されています。

アキシオウォッシュ*
エクシカット

硬質材料の手動切断速度を向上させます。

エクシカット
方法データベース

迅速で容易な検索のために切断方法を最高20個まで記憶します。

方法データベース
切断ホイールデータベース

全てのStruers製切断ホイールに対して推奨される回転速度とホイール厚が記憶されています。

切断ホイールデータベース
インテリジェントな速度調整

材料硬度と組み合わせて指定された切断ホイールに対してディスコトム-100上で適切な速度を確保します。異なる材料に対して、切断品質を犠牲にすることなく同じホイールを使用できます。

インテリジェントな速度調整
ラインレーザ

オプションのラインレーザにより、切断ホイールを動作させる必要なく工作物の正確な位置調整が可能になります。

ラインレーザ
切断ホイールサイズ

300 mm。（ディスコトム-100）および250 mm。（ディスコトム-10）径。

切断ホイールサイズ
安全機能

試料が正しく固定されていない場合、ブレードの回転方向によって試料が切断テーブルに向けられるよう安全機能を強化しています。安全チェーンキャッチ（インターロックと磁気スイッチ）は、フードが開いている間に切断ホイールが始動するのを防ぎ、切断ホイールの回転が止まるまで作業者がフードを開けられないようにします。安全チェーンスイッチにより、フードが開いているときは、X-Yテーブルの移動は両手で行う必要があります。

安全機能

モデルタイプ

ディスコトムには２つのモデルがあります。詳しくは仕様をご覧ください。

ディスコトム-100

ディスコトム-100 と固定テーブル
スピンドルの回転速度と自動フィードの速度を調整可能な自動切断機。 4.0 kWモーター。直径 300 mm (12インチ)切断ホイール専用。 10 mm T字スロット付属の切断テーブル。再循環冷却ユニットとクランプ工具は別売りです。オプションのテーブルも使用可能。

ディスコトム-100 と自動X-テーブル
自動X-テーブル、可変スピンドル速度、可変自動送りに対応した自動切断機。 4.0 kWモーター。直径 300 mm (12インチ)切断ホイール専用。 10 mm T字スロット付属の切断テーブル。再循環冷却ユニットとクランプ工具は別売りです。オプションのテーブルも使用可能。

ディスコトム-10

ディスコトム-10 と固定テーブル
固定スピンドル速度(2850 rpm)と可変自動送りに対応した自動切断機。 2.2 kW
モーター。切断ホイール直径 250 mm (10 インチ) 専用。 10 mm T字スロット付属の切断テーブル。再循環冷却ユニットとクランプ工具は別売りです。
オプションのテーブルも使用可能。

ディスコトム-10 と自動X-テーブル
自動X-テーブル、固定スピンドル速度(2850 rpm)、可変自動送りを搭載した自動切断機。
2.2 kW モーター。切断ホイール直径 250 mm (10 インチ) 専用。 10 mm T字スロット付属の切断テーブル。再循環
冷却ユニットとクランプ工具は別売りです。オプションのテーブルも使用可能。

ストルアスの装置は、適用される国際指令の規定と従属する規格に準拠しています。
ストルアスの製品は継続的に製品開発されています。そのため、弊社は予告無く弊社製品を変更することがあります。

技術データ

ディスコトム-100/-10 の技術データシート

ストルアスの技術データシートは、特定の目的に合わせて最高の設備が選択するために役立つものです。容量や性能仕様、寸法、重要、電気データ、ノイズレベル、周囲条件、および安全性など、重要な情報が得られます。ほとんどの場合、高い容量および性能を提供するアクセサリの概要も見ることができます。

テクニカルデータシートをダウンロードする。

切断用消耗品

砥粒切断ホイール

超硬質鉄金属(500 < HV < 1400).

e-shopにアクセスお問い合わせ
砥粒切断ホイール

高硬質鉄金属 (400 < HV < 800)。

e-shopにアクセスお問い合わせ
砥粒切断ホイール

硬質鉄金属 (275 < HV < 750)。

e-shopにアクセスお問い合わせ
砥粒切断ホイール

中硬質鉄金属 (200 < HV < 550)。

e-shopにアクセスお問い合わせ
砥粒切断ホイール

中軟質鉄金属 (100 < HV < 500)。

e-shopにアクセスお問い合わせ
砥粒切断ホイール

軟質鉄金属 (75 < HV < 375)。

e-shopにアクセスお問い合わせ
ダイヤモンド切断ホイール

HV 500-2400の材料用。

e-shopにアクセスお問い合わせ
CBN切断ホイール

HV 500-2400の材料用。

e-shopにアクセスお問い合わせ
切断用添加剤

再循環、冷却、洗浄用。

e-shopにアクセスお問い合わせ
+
−
