テヌポール

透過型電子顕微鏡用の薄片試料の前処理を数分で行う

テヌポール-5の事実

  • スキャン機能
  • 方法データベース
  • 高い試料品質

テヌポール-5は、透過型電子顕微鏡での測定に適した自動研磨薄片の作成用にデザインされています。新しい材料に適したパラメータの設定と方法のデータベースへの保存は、搭載されたスキャン機能と付加的な強化機能を使用して簡単に行えます。テヌポール-5は、制御ユニットと研磨・薄片作成ユニットという2つの独立したユニットから構成されます。

 透過型電子顕微鏡に適した有孔試料は 3 mm径または2.3 mm径のサンプルを使用することで数分で準備できます。

見積もりを依頼

方法設定の迅速な判定

テヌポール-5には、事前定義された電圧範囲をスキャンし、電流密度曲線を判定する独自のスキャン機能が搭載されています。この曲線は、薄片作成工程に適した研磨電圧を設定するために使用されます。ユーザは新しい材料サンプルの単一スキャン後に適切な方法を再度見つけるためにそのパラメータを保存できます。テヌポール-5にはフィルタ機能と強化機能が付属しており、それらの機能を使用することで研磨とエッチングの適切な電圧設定をスムーズに探し出すことができます。

広範な方法のデータベース

搭載された方法のデータベースには、18個のストルアスの方法と最高で200個のユーザの方法が含まれています。その18個の方法は、8個の予備薄片作成の方法、10個の仕上げ薄片作成の方法から構成されます。そのため、ユーザは試行錯誤に時間をかけずに幅広い範囲の材料を即座に前処理できます。また、ユーザはデータベース内にある方法をその他の材料用に自身で方法を作成するための土台として使用できます。

高い試料品質

試料は両面から同時に研磨され、構造への変形の発生を最小限に抑えています。穴が現れたら、赤外線検出システムにより研磨を自動停止でき、その試料を透過型電子顕微鏡の測定に使用できます。特殊なオペレータトレーニングは不要です。

適切な琢磨を可能にする重要な特長

  • テヌポール自動停止

    自動停止

    試料の中心に穴が現れたら、事前設定された光学的停止値に応じて、工程が停止されます。

    自動停止
  • テヌポールによる事前薄片作製

    事前薄片作製

    完成試料の変形を防止するため、特殊な試料ホルダーを使用して、12~21 mm径の基本材料の最大直径10 mmの領域を予め薄さ0.5 mm以下に薄片作製します。

    事前薄片作製
  • テヌポール電解穿孔

    電解「穿孔」

    テヌポール-5は、変形を全く生じさせることなく、フォイル材料から3 mm(または2.3 mm)の複数の試料を電解「穿孔」できます。

    電解「穿孔」
  •  テヌポールの化学薄片作製

    化学薄片作製

    テヌポール-5は耐腐食性材料で製造されているため、過塩素酸を含む腐食性電解液など、ほとんどの化学物質による研磨に耐えられます。

    化学薄片作製

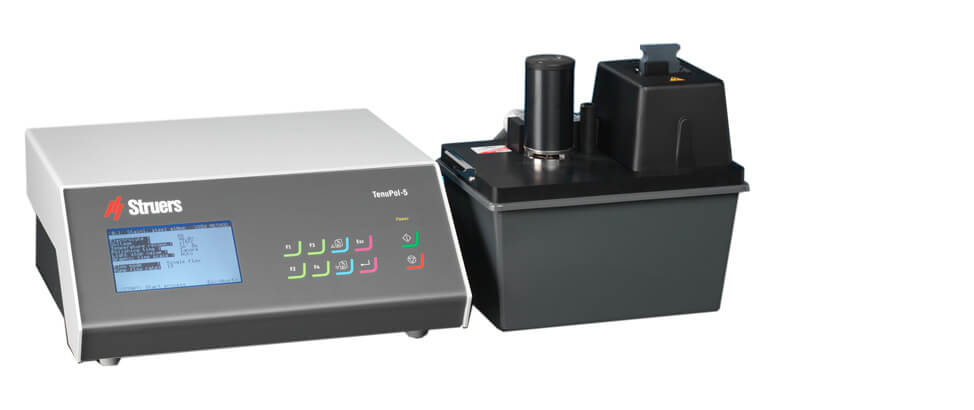

  • テヌポールの制御ユニット

    制御ユニット

    テヌポール-5は、制御ユニットと研磨・薄片作成ユニットという2つの独立したユニットから構成されます。制御ユニットは電源供給、プログラム機能、モニタ機能を備えています。タッチパッド操作と電流、電解液温度、経過した薄片作成時間などの全てのパラメータを表示するバックライト式ディスプレイを使用することで、工程全体をモニタできます。

    制御ユニット
  • テヌポール琢磨用薄片作製

    研磨/薄片作製ユニット

    独立したユニットデザインを採用しているため、研磨/薄片作製ユニットはドラフトチャンバ内など制御ユニットから離れた場所に設置できます。テヌポール-5は、内蔵式クーリングコイルを使用するための断熱タンクと電解液冷却用の断熱されていないタンクという2つの電解液タンクから構成されています。

    研磨/薄片作製ユニット

製品仕様

機種

テヌポール-5

テヌポール-5
テヌポール-5
制御ユニットに、電気温度計およびテヌポール琢磨ユニットへの接続アダプタ、直径3mm試料用試料ホルダー、ジェット/ポンプ/冷却コイル/絶縁PVC容器/非絶縁PVC容器および内蔵フォトセルのセットが付属しています。

ストルアスの設備は、適用可能な国際的な指令による規制および付帯の基準に準拠しています。ストルアスの製品は、常に製品開発が継続して行われています。したがって、ストルアスは事前に通知することなく製品を変更する権利を有します。

技術データ

テヌポール技術データシート

ストルアスの技術データシートは、特定の目的に合わせて最高の設備が選択するために役立つものです。容量や性能仕様、寸法、重要、電気データ、ノイズレベル、周囲条件、および安全性など、重要な情報が得られます。ほとんどの場合、高い容量および性能を提供するアクセサリの概要も見ることができます。

テクニカルデータシートをダウンロードする。
技術データシート
