デュラミン-4

ベーシックタイプのビッカース硬さ試験機 – 最適な再現性と容易な操作

デュラミン-4 – 手動微小、微小/マクロ硬さ試験機

  • 試験方法:ビッカース、ヌープ、ブリネルの各硬さ試験
  • 試験力範囲:10 gf~2 kgf、1~62.5 kgf
  • 手動マイクロ、マイクロ/マクロ硬さ試験機
  • 自動6位置タレット
  • 手動XY-ステージとZ-軸
  • 接眼部を通じた手動圧痕評価

このエントリーレベルのマイクロ硬さ試験機の主な対象はビッカース試験ですが、ヌープやブリネルの各試験にも使用できます。デュラミン-4は手動・自動の各機能を組み合わせた操作方法の容易な試験機です。デュラミン-4には、10 gf~2 kgf、1 kgf~62.5 kgfの2つの試験力範囲が用意されています。

連絡先

精度と再現性

デュラミン-4は最新のロードセル技術により、試験荷重範囲全域にわたって一貫した再現性を確保しながら、全ての操作規格に準拠しています。

容易な操作

容易に使用できながら最も過酷な生産環境にも耐えられるように設計されたディスプレイユニットは、シンプルなユーザーインターフェイスとタッチスクリーンを組み合わせています。接眼部から覗いて、手動で計測ラインを圧痕に合わせて硬さ値を測定します。

専用ソリューション

デュラミン-4は研究室(M1)、生産に重点を置いた環境(M2)の両方で使用する場合に最適なビッカース硬さ試験機です。

重要な特長

  • Duramin 4 Manual XYstage

    手動XY-ステージ

    試料はマイクロメータースピンドルを使用して手動で位置決めされます。2つのスピンドルを回転させることで、XY-ステージと試料を対物レンズの下に正確に位置決めできます。

    手動XY-ステージ
  • Duramin 4 Manual zaxis

    手動Z-軸

    ハンドルを手動で回転させて、試料高さを調整します。ハンドルで、XY-ステージと試料高さを調整します。

    手動Z-軸
  • Duramin 4 Manual evaluation via eye piece

    接眼部を通じた手動評価

    圧痕評価は接眼部を通じて実施され、その硬さ試験値がディスプレイユニットに表示されます。

    接眼部を通じた手動評価
  • Duramin 4 LED illumination

    LED照明

    LED照明は常に一定の照度を確保し、圧痕評価のばらつきを防ぎます。

    LED照明
  • プレースホルダ

    素早く簡単な試験方法の変更

    デュラミン-4には、それぞれ最高5個の、圧子と対物レンズの切り替えを円滑化する6位置自動タレットが用意されています。これにより、圧子や対物レンズを頻繁に切り替える面倒な作業が解消され、切り替えに伴う校正や潜在的な人的ミスも回避できます。

    素早く簡単な試験方法の変更
  • Duramin 4 Flexible clamping

    柔軟なクランピング

    埋め込みされた試料と埋め込みされていない試料の両方に適した複数のホルダとクランピング装置が用意されています。

    柔軟なクランピング
  • プレースホルダ

    2つのモデルを用意

    デュラミン-4には研究室での使用に最適な低荷重な小型タイプと、より生産に重点を置いた、または品質管理環境での使用に最適な高荷重、大型タイプが用意されています。

    2つのモデルを用意

製品仕様

機種

デュラミン-4の両モデルは8インチタッチスクリーン、手動圧痕評価用接眼部、手動Z-軸、手動マイクロメータを含む手動XY-ステージ(サイズ90 x 90 mm、ストローク25 x 25 mm)を標準装備しています。両機種には電動6位置測定タレットが搭載されています。

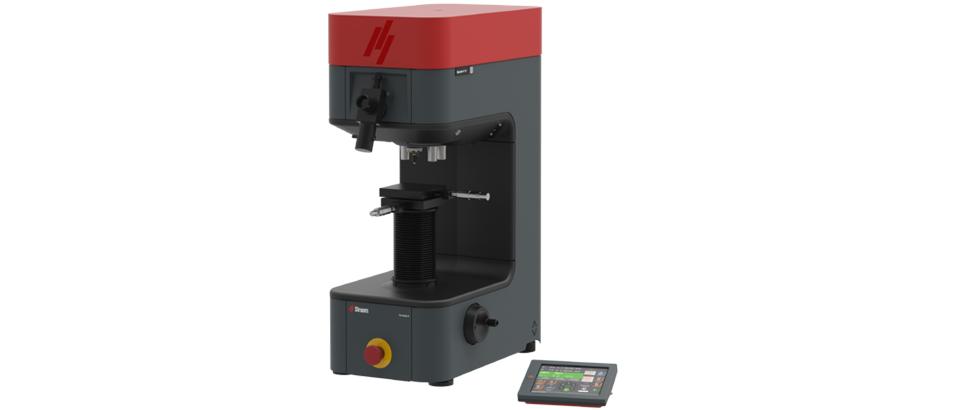

デュラミン-4 M1

Duramin 4 M1
ロードセル制御を採用した低荷重硬さ試験機。ビッカース、ヌープの自動試験に最適。試験荷重範囲98.07mN~19.6 N (10 gf~2 kgf)。試験高さ0~160 mm。
他モデル 98.07mN~19.61N(10 gf~2 kgf) 9.8N~612.9N(1 kgf~62.5 kgf)
低フレーム デュラミン-4 M1
高フレーム   デュラミン-4 M2

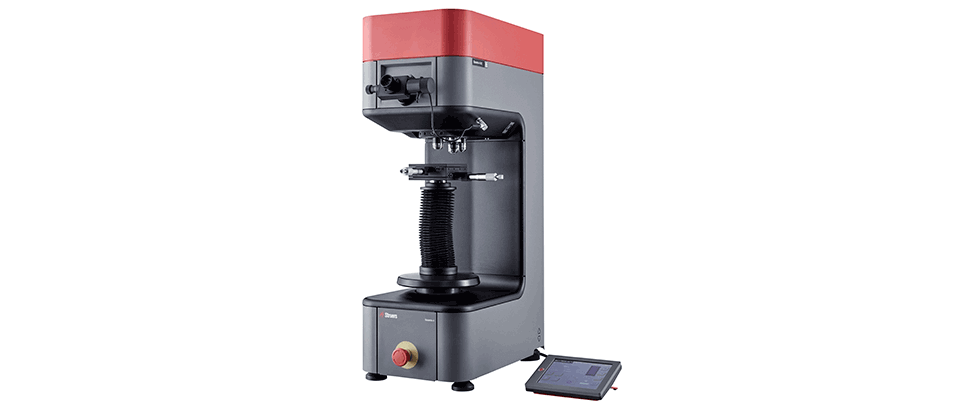

デュラミン-4 M2

Duramin 4 M2
ロードセル制御を採用したマクロ硬さ試験機ビッカース、ヌープ、ブリネルの自動試験に最適。試験荷重範囲9.81~613.1 N (1 kgf~62.5 kgf)。試験高さ0~230 mm。

Struersの機器は適用される国際指令の規定と従属する基準に準拠しています。Struersの製品は継続的に製品開発されています。そのため、Struersは予告なしで弊社製品を変更することがあります。

技術データ

お客様の目的に合わせて最適な機器の選択ができるようStruersの技術データシートをご活用ください。容量、性能仕様、寸法、質量、電気仕様、騒音レベル、周囲条件、安全性などの重要情報をご覧いただけます。アクセサリの仕様も掲載されています。

デュラミン-4 技術シート
Technical Data Sheet
