Axitom

Vollautomatische Hochleistungs-Trennmaschine für Produktion und Labor

Axitom

  • Trennkapazität 125 x 290 mm/5,0 Zoll x 11,5 Zoll
  • Vollautomatische Hochleistungs-Trennmaschine
  • Trennscheibengröße Ø 350 oder 400 mm/14,0 oder 16,0 Zoll
  • Hochleistungsmotor und Überwachung der Arbeitsstunden gewährleisten hohe Verfügbarkeit
  • Geräumige Trennkammer für große und unregelmäßig geformte Werkstücke
  • Bedienung in anspruchsvollen Umgebungen und inder industriellen Produktion auch mit Arbeitshandschuhen möglich
  • Automatische Serienschnitte sparen Zeit beim Einspannen, Trennen und Bedienen
  • Hochmoderne Trennmethoden gewährleisten perfekte Ergebnisse – jedes Mal

Die vollautomatische Axitom Trennmaschine wird für anspruchsvolle Trennaufgaben in Produktion und Labor, z.B. in der Automobilindustrie, in aller Welt eingesetzt. Einer der Gründe ist die Tatsache, dass Axitom die sehr spezifischen Anforderungen der Automobilindustrie hinsichtlich Größe, komplexer Formen und Serienschnitten von Werkstücken erfüllt. Eine sehr große Trennkammer, automatische Trenntische und Bewegung in X-, Y- und Z-Richtung ermöglichen das Positionieren, Einspannen und Trennen von großen, komplexen und unregelmäßig geformten Werkstücken. Axitom ist in zwei Modellen und mehreren Versionen erhältlich. Auf dieser Website zeigen wir Ihnen immer das Modell mit allen Funktionen. Am Ende der Seite haben wir die Funktionen aller Versionen in einem Überblick zusammengefasst.

Angebot anfordern

Immer verfügbar – dank des leistungsstarken Motors, des automatischen Trennprozesses und der Überwachung.

Die Kombination aus leistungsstarkem Motor, automatischer Reinigung mit AxioWash, Überlastschutz und intelligenter OptiFeed Vorschubsteuerung verhindert die Überlastung des Motors. Die automatische Reinigungsfunktion zusammen mit Informationen über die Betriebsstunden sichert so die optimale Verfügbarkeit Ihrer Trennmaschine, die Gesamtlebensdauer wird verlängert.

Große, unregelmäßig geformte Werkstücke? Kein Problem! Sie haben genug Platz für zusätzliche Einspannmöglichkeiten.

Der Trenntisch von Axitom hat die Maße 591 x 492 mm (23,3 x 19,4 Zoll). Außerdem ist mit zwei automatischen Tischen ein zusätzlicher Verfahrweg von 100 mm (4,0 Zoll) in X-Richtung und 150 mm (5,9 Zoll) in Y-Richtung möglich. So lassen sich selbst sehr große und unregelmäßig geformte Werkstücke in Axitom positionieren, einspannen und trennen. Zusätzlich ermöglicht die große Höhe unter der Trennscheibe das Einspannen von Werkstücken mit einer Höhe von bis zu 200 mm (8,0 Zoll).

Perfekt geeignet für Produktion und Labor – Bedienung auch mit Arbeitshandschuhen möglich.

Alle Funktionen werden über zwei Bedieneinheiten gesteuert, den 3-achsigen Joystick und den Dreh-/Druckknopf. Die Bedienung ist extrem einfach und benutzerfreundlich. Der robuste Joystick wurde speziell für Fertigungsumgebungen in der industrielle Produktion entwickelt. Über seine Bewegungen in drei verschiedenen Achsen werden sowohl die Trennscheibe als auch der X- und Y-Tisch gesteuert. Die Trennparameter werden über den Dreh-/Druckknopf eingestellt, der sich auch mit Arbeitshandschuhen bedienen lässt.

HAUPTMERKMALE FÜR DAS EINFACHE TRENNEN HARTER WERKSTOFFE UND GROSSER WERKSTÜCKE IN DER FERTIGUNG

  • Axitom ExciCut

    Automatischer X- und Y-Tisch für Serienschnitte und zum Trennen besonders langer Werkstücke

    Der automatische X-Tisch bietet sehr viele Möglichkeiten. Axitiom Trennmaschinen mit automatischem X-Tisch verfügen über vier Multicut-Methoden, die Serienschnitte ohne erneutes Positionieren des Werkstücks ermöglichen. Der automatische Y-Tisch ist für besonders breite oder lange Werkstücke geeignet, die im AxioCut Trennmodus getrennt werden.

    Automatischer X- und Y-Tisch für Serienschnitte und zum Trennen besonders langer Werkstücke
  • Axitom AxioCut Step

    ExciCut für harte Werkstoffe und Kosteneinsparungen bei Trennscheiben

    ExciCut verwendet oszillierende Bewegungen der Trennscheibe, um die Kontaktfläche zwischen Trennscheibe und Werkstück gering zu halten, und minimiert so das Risiko von thermischer Beschädigung. So lassen sich sehr harte Werkstoffe schnell bei guter Trennqualität trennen und die Standzeit der Trennscheibe wird verlängert.

    ExciCut für harte Werkstoffe und Kosteneinsparungen bei Trennscheiben
  • Axitom Direct Cut

    AxioCut Step zum schnellen Trennen besonders großer Werkstücke

    Bei AxioCut Step werden sowohl der Y-Tisch als auch die Trennscheibe bewegt, um die Trennkapazität zu erhöhen. Der Tisch hat einen Verfahrweg von 150 mm (5,9 Zoll), sodass sich die maximale Größe der zu trennenden Probe um denselben Wert verlängert. Damit können Werkstücke auf Axitom-5/400 mit den Abmessungen 125 x 290 mm/4,9 x 11,4 Zoll und auf Axitom-5 mit 110 x 245 mm/4,3 x 9,6 Zoll bearbeitet werden. Die Trennscheibe bewegt sich stufenartig nach unten in das Werkstück und wieder nach oben, wodurch die Kontaktfläche minimiert wird und so ein Überhitzen und damit thermische Beschädigungen verhindert werden.

    AxioCut Step zum schnellen Trennen besonders großer Werkstücke
  • Axitom MultiCut

    AxioWash automatische Reinigung – saubere Trennmaschine mit minimalem Aufwand

    Pflege und Reinigung gehören zu den ungeliebten, zeitaufwendigsten Arbeitsschritten beim Trennen. Dies gilt jedoch nicht für die Axitom Trennmaschine. AxioWash ist das patentierte Reinigungsprogramm von Struers, das das Innere der Maschine automatisch reinigt, sodass hinterher nur noch die horizontalen Flächen im Inneren der Kammer gereinigt werden müssen. Das ist alles – damit ist die Trennmaschine für den nächsten Arbeitstag vorbereitet. Wird AxioWash jeden Tag verwenden ist der Aufwand minimal.

    AxioWash automatische Reinigung – saubere Trennmaschine mit minimalem Aufwand
  • Axitom OptiFeed

    OptiFeed mit intelligenter Vorschubsteuerung verhindert eine Überlastung des Motors

    Struers hat die intelligente OptiFeed Vorschubsteuerung entwickelt, um das Risiko von Schäden an Werkstück, Trennscheibe und Motor beim Trennen von Werkstoffen mit unterschiedlichen Eigenschaften, die unterschiedliche Vorschubgeschwindigkeiten erfordern, zu verhindern. Mithilfe von OptiFeed misst Axitom während des Trennens ständig die Last am Trennarm. Die voreingestellten Werte für Vorschub und Kraft sind Höchstwerte. Erfasst die Einheit eine Andruckkraft, die den Höchstwert überschreitet, wird die Vorschubgeschwindigkeit automatisch verringert, um Werkstück, Trennscheibe und übrige Ausrüstung zu schützen. Die Vorschubgeschwindigkeit wird dabei automatisch immer so eingestellt, dass die Andruckkraft so nah wie möglich unter dem Grenzwert liegt. Auf diese Weise lassen sich Vorschub und Trennzeit ohne Verluste bei Trennqualität und Standzeit der Trennscheibe optimieren.

    OptiFeed mit intelligenter Vorschubsteuerung verhindert eine Überlastung des Motors
  • Axitom AxioWash

    Speichern von Trennsequenzen spart wertvolle Zeit beim Einrichten des Werkstücks

    Das Speichern von Trennsequenzen für immer wieder bearbeitete Werkstücke spart nicht nur Zeit, sondern gewährleistet auch, dass Ihre Proben für den nächsten Schritt des Präparationsprozesses optimal vorbereitet sind. Mithilfe der vier Modi für Serienschnitte können Sie genau das Ergebnis erreichen, das Sie benötigen.

    Speichern von Trennsequenzen spart wertvolle Zeit beim Einrichten des Werkstücks
  • Axitom Datenbankfunktion

    3-achsiger Joystick und Dreh-/Druckknopf ermöglichen schnelles, einfaches Positionieren

    Die intuitive Benutzeroberfläche sorgt zusammen mit dem benutzerfreundlichen Dreh-/Druckknopf und der Positionierung entlang der drei Achsen mit dem Joystick für eine schnelle Programmierung der Maschine und gewährleistet eine präzise Konfiguration der Trennsequenzen.

    3-achsiger Joystick und Dreh-/Druckknopf ermöglichen schnelles, einfaches Positionieren
  • Axitom Geräumige Trennkammer mit LED-Beleuchtung

    350- oder 400-mm-Trennscheibe

    Wählen Sie das Axitom Modell mit der Trennscheibengröße, die Ihre Anforderungen erfüllt. Je nach Größe Ihrer Werkstücke wählen Sie das Axitom Modell mit der Trennscheibengröße, die die richtige Kapazität für Ihre Anwendungen bietet. Unten auf dieser Seite finden Sie die verschiedenen Axitom Modelle.

    350- oder 400-mm-Trennscheibe
  • Axitom Benutzerfreundliche Bedienung

    12-mm-T-Nuten-Spannwerkzeuge für praktisch jede Aufgabe!

    Wählen Sie aus einem Angebot an vielseitigen 12-mm-T-Nut-Spannwerkzeugen. Profitieren Sie von dem einfachen Einspannen unterschiedlicher Geometrien mithilfe der Schnellspanner oder vertikalen Spannvorrichtungen von Struers. Für besonders anspruchsvolle Geometrien halten wir ein umfangreiches Angebot an Stützwerkzeugen bereit. Das gesamte Angebot finden Sie im Axitom Prospekt.

    12-mm-T-Nuten-Spannwerkzeuge für praktisch jede Aufgabe!
  • Axitom Geräumige Trennkammer

    AutoStop für das unbeaufsichtigte Trennen

    Axtiom lässt sich so programmieren, dass die Maschine automatisch anhält, sobald das Werkstück durchtrennt ist. Das spart Zeit, da jeder Trennschnitt bis zum Durchtrennen durchgeführt wird.

    AutoStop für das unbeaufsichtigte Trennen

Daten und Fakten

Gerätemodelle

Axitom ist in zwei Ausführungen erhältlich.

Axitom

Axitom-5 automatische Trennmaschine
Axitom-5
Axitom-5 ist die ideale Wahl, wenn Sie eine Trennscheibe mit dem Durchmesser 350 mm/14,0 Zoll zum Trennen von Werkstücken mit einer Größe von 110 x 245 mm/4,3 x 9,6 Zoll benötigen.

Axitom-5/400
Axitom-5/400 ist die ideale Wahl, wenn Sie eine Trennscheibe mit dem Durchmesser 400 mm/16,0 Zoll zum Trennen von Werkstücken mit einer Größe von 125 x 290 mm/4,9 x 11,4 Zoll benötigen.
Gerätemodelle, Axitom

Geräte von Struers entsprechen den Anforderungen der anwendbaren internationalen Richtlinien und der entsprechenden Normen. Produkte von Struers werden ständig weiterentwickelt. Daher behalten wir uns das Recht vor, ohne vorherige Ankündigung Änderungen an unseren Produkten vorzunehmen.

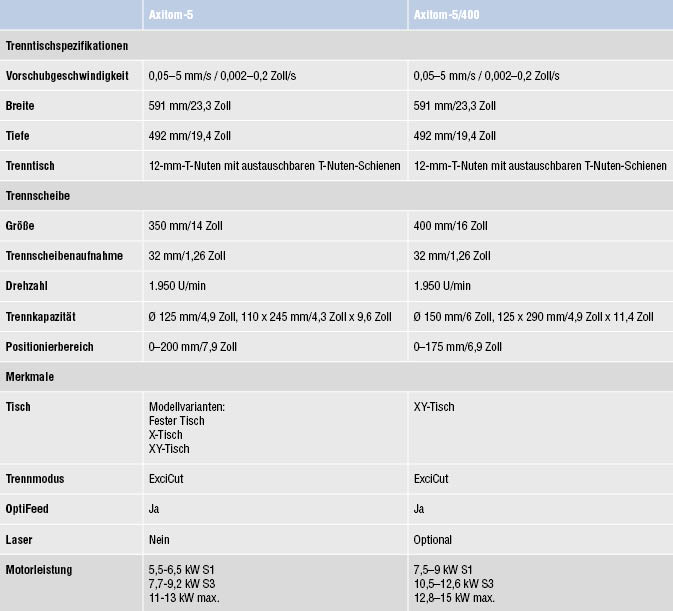

Technische Daten

Technisches Datenblatt Axitom-5

Die technischen Datenblätter von Struers sollen Ihnen dabei helfen, für Ihren konkreten Zweck die beste Ausrüstung zu finden. Sie enthalten wichtige Informationen wie Angaben über Kapazität und Leistung, Maße, Gewicht, elektrische Daten, Geräuschpegel, Umgebungsbedingungen und Sicherheit. In vielen Fällen können Sie auch eine Übersicht des Zubehörs erhalten, das Ihnen höhere Leistungsfähigkeit ermöglicht.

Technisches Datenblatt herunterladen
Technisches Datenblatt

Zum Axitom Prospekt

Prospekte enthalten eine komplette Beschreibung, aussagekräftige Abbildungen und eine Beschreibung der wichtigsten Funktionen, damit Sie Ihre endgültige Wahl auf einer fundierten Grundlage treffen können.

• aussagekräftige Fotos
• Beschreibung der wichtigsten Funktionen
• technisches Datenblatt

Holen Sie sich den Prospekt noch heute
Brochure

Ensuring Certainty – mit den maßgeschneiderten Serviceleistungen von Struers

Wir bieten ein breites Spektrum an Serviceleistungen, Schulungen und Support, um Ihre Prozesse zu optimieren, die Leistung Ihrer Qualitätssicherung zu verbessern und die Verfügbarkeit aller Geräte sicherzustellen.

Gleichgültig, ob vorbeugende Wartung, Schulung oder Prozessanalyse, jede Leistung unserer Servicepläne, Servicepakete und Serviceprodukte wird von erfahrenen Servicetechnikern und Anwendungsspezialisten erbracht und kann ganz auf Ihre speziellen Erfordernisse abgestimmt werden.
