Duramin-650 – Halb- und vollautomatisches Universal-Prüfgerät

Vielseitige und universelle Härteprüfung gewährleistet Reproduzierbarkeit in einem großen Lastbereich

Duramin-650 – Halb- und vollautomatisches Universal-Prüfgerät

  • Geeignet für die Härteprüfung nach Vickers, Knoop, Brinell und Rockwell
  • Erhältlich für drei Lastbereiche: 1 kgf bis 250 kgf, 3 kgf bis 750 kgf, 5 kgf bis 3.000 kgf
  • Motorisierter Prüfkopf
  • Motorisierter XY-Tisch
  • Automatische Beleuchtung
  • Antikollisionssystem
  • Übersichtskamera
  • Laserpositionierungssystem
  • Integrierter PC, Bedienung über Maus oder Touchscreen

Duramin-650 ist das Universal-Prüfgerät für den Einsatz im Labor. Im Lieferumfang alle Modelle dieser Serie sind ein motorisierter Prüfkopf und Revolverkopf enthalten. Jedes Modell wird entweder mit einem festen Prüftisch oder einem motorisierten XY-Tisch und Übersichtskamera geliefert, was insbesondere die Prüfung mit hohen Durchsätzen vereinfacht. Der Duramin-650 ist für drei Lastbereiche erhältlich:

Kontakt

Flexible Prüfung

Aufgrund des besonders großen Lastbereichs deckt Duramin-650 einen Anwendungsbereich ab, für den bisher verschiedene Härteprüfgeräte für die Universalhärteprüfung erforderlich waren.

Zuverlässige Präzision

Die elektronisch geregelte Kraftaufbringung des Duramin-650 gewährleistet normgerechte Prüfverfahren und ein Höchstmaß an Genauigkeit und Reproduzierbarkeit im gesamten Prüflastbereich.

Hohe Kapazität

Duramin-650 ist optional mit einem motorisierten XY-Tisch für die vollautomatische Prüfung von Probenserien erhältlich.

Hauptmerkmale

  • Duramin 650 Stabile Testbedingungen

    Stabile Testbedingungen

    Der motorisierte Prüfkopf bzw. das V-Konzept gewährleistet stabile Prüfbedingungen, ohne dabei die verfügbare Prüfhöhe zu beeinträchtigen. Die Probe bleibt immer auf derselben Höhe, was unabhängig von Größe und Gewicht der Probe genaue und reproduzierbare Ergebnisse sowie besseren Komfort bei der Arbeit gewährleistet.

    Stabile Testbedingungen
  • Duramin 650 Perfekte Arbeitshöhe

    Perfekte Arbeitshöhe

    Der Duramin-650 stellt die korrekte Arbeitshöhe automatisch ein, indem er den Messrevolver so weit herunterfährt, bis er die Probenoberfläche berührt.

    Perfekte Arbeitshöhe
  • Duramin 650 Automatische Sicherheit

    Automatische Sicherheit

    Das Gerät unterbricht den Betrieb automatisch nach einer Kollision oder bei unerwarteten Vibrationen oder Bewegungen. Das schützt die Eindringkörper und Objektive vor Beschädigungen und bietet gleichzeitig optimale Anwendersicherheit.

    Automatische Sicherheit
  • Duramin 650 Automatischer Wechsel von Eindringkörpern und Objektiven

    Automatischer Wechsel von Eindringkörpern und Objektiven

    Der Duramin-650 ist mit einem automatischen Sechsfach-Revolverkopf lieferbar, der den Wechsel von bis zu drei Eindringkörpern und drei Objektiven ermöglicht. Der Wechsel von Eindringkörper und Objektiv erfolgt automatisch, um Ausrichtungs- und Anwenderfehler zu vermeiden.

    Automatischer Wechsel von Eindringkörpern und Objektiven
  • Duramin 650 Einfache Durchführung der Prüfung

    Einfache Durchführung der Prüfung mit Übersichtskamera

    Die als Zubehör lieferbare Übersichtskamera erleichtert die Positionierung der Prüfpunktserie auf der Probe und die Ausführung der Prüfserie mit wenigen Mausklicks.

    Einfache Durchführung der Prüfung mit Übersichtskamera
  • Duramin 650 Prüfpunkteditor als Zubehör

    Prüfpunkteditor als Zubehör

    Der Duramin-650 ist mit einem integrierten Prüfpunkteditor lieferbar, der die Festlegung und Einrichtung von Messlinien für die vollautomatische Prüfung ermöglicht.

    Prüfpunkteditor als Zubehör
  • Duramin 650 Relevante Software

    Softwaremodule für spezielle Anwendungen

    Für viele Anwendungen sind applikationsspezfische Softwaremodule verfügbar, beispielsweise für Schweißnahtmessungen, Mapping, Randkantenerfassung und Berechnen der Bruchzähigkeit Kc.

    Softwaremodule für spezielle Anwendungen
  • Duramin 650 Elektronisch geregelte Kraftaufbringung

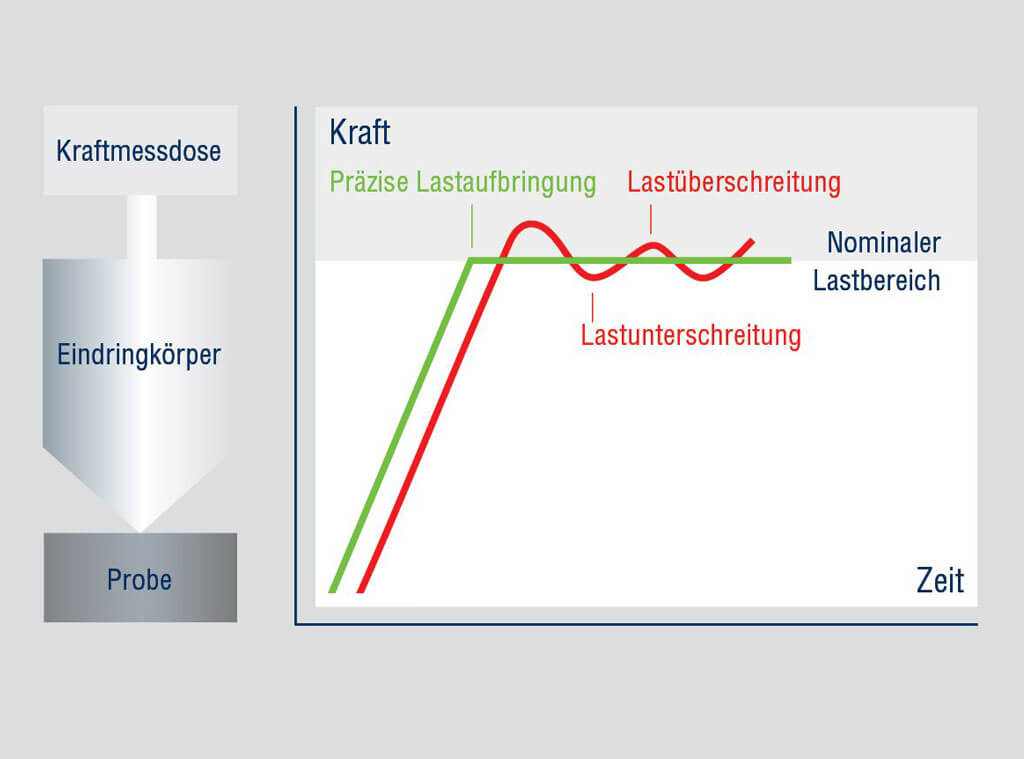

    Hochgenaue Lastaufbringung

    Die elektronisch geregelte Kraftaufbringung gewährleistet ein höchstes Maß an Genauigkeit und Reproduzierbarkeit bei der Lastaufbringung, da die üblichen Abweichungen anderer Systeme mit Eigenlast aus beiden Richtungen eliminiert werden. Der Verzicht auf mechanische Gewichte löst nicht nur Reibungsprobleme, sondern macht auch die Ausrüstung weniger anfällig für Dezentrierung aufgrund von Vibrationen. Dank des motorisierten Revolverkopfes wird der gesamte Prüfzyklus für Lastaufbringung, Eindringen, Entlastung, Fokussierung und Auswertung extrem schnell ausgeführt.

    Hochgenaue Lastaufbringung

Daten und Fakten

Gerätemodelle

Alle Modelle der Serie Duramin-650 sind mit motorisiertem Prüfkopf, automatischer Beleuchtungsanpassung, Autofokus und automatische Bildauswertung ausgestattet. Max. Probenhöhe 300 mm, Ausladung 220 mm. Duramin-650 wird über einen 15"-Farb.LCD-Touchscreen bedient. Duramin-650 M verfügt über einen festen Prüftisch (Ø 80 mm) und einen motorisierten Revolverkopf mit sechs Positionen. Duramin-650 AC verfügt über einen Prüfpunkt-Editor, einen motorisierten XY-Tisch (Größe 390 × 262 mm, Verfahrweg 250 × 160 mm) und einen motorisierten Revolverkopf mit acht Positionen mit Laser-Anzeiger und Übersichtskamera. Objektive und Eindringkörper müssen gesondert bestellt werden.

Duramin-650 M1

Duramin 650 M
Universal-Härteprüfgerät mit elektronisch geregelter Kraftaufbringung für automatische Härteprüfungen nach Brinell, Vickers, Rockwell und Knoop. Mit erweitertem Prüflastbereich von 9,8 N bis 2450 N (1–250 kgf).

Duramin-650 M2

Duramin 650 M
Universal-Härteprüfgerät mit elektronisch geregelter Kraftaufbringung für automatische Härteprüfungen nach Brinell, Vickers, Rockwell und Knoop. Mit erweitertem Prüflastbereich von 29,4 N bis 7360 N (3–750 kgf).

Duramin-650 M3

Duramin 650 M
Universal-Härteprüfgerät mit elektronisch geregelter Kraftaufbringung für automatische Härteprüfungen nach Brinell, Vickers, Rockwell und Knoop. Mit erweitertem Prüflastbereich von 49,1 N bis 29430 N (5–3000 kgf).

Duramin-650 AC1

Duramin 650 AC
Universal-Härteprüfgerät mit elektronisch geregelter Kraftaufbringung für automatische Härteprüfungen nach Brinell, Vickers, Rockwell und Knoop. Mit erweitertem Prüflastbereich von 9,8 N bis 2450 N (1–250 kgf).

Duramin-650 AC2

Duramin 650 AC
Universal-Härteprüfgerät mit elektronisch geregelter Kraftaufbringung für automatische Härteprüfungen nach Brinell, Vickers, Rockwell und Knoop. Mit erweitertem Prüflastbereich von 29,4 N bis 7360 N (3–750 kgf).
Varianten 1 kgf–250 kgf 3 kgf–750 kgf 5 kgf–3000 kgf
Fester Prüftisch Duramin-650 M1 Duramin-650 M2 Duramin-650 M3
Automatischer XY-Tisch und Übersichtskamera Duramin-650 AC1 Duramin-650 AC2 Duramin-650 AC3

Duramin-650 AC3

Duramin 650 AC
Universal-Härteprüfgerät mit elektronisch geregelter Kraftaufbringung für automatische Härteprüfungen nach Brinell, Vickers, Rockwell und Knoop. Mit erweitertem Prüflastbereich von 49,1 N bis 29430 N (5–3000 kgf).

Geräte von Struers entsprechen den Anforderungen der anwendbaren internationalen Richtlinien und der entsprechenden Normen. Produkte von Struers werden ständig weiterentwickelt. Daher behalten wir uns das Recht vor, ohne vorherige Ankündigung Änderungen an unseren Produkten vorzunehmen.

Technische Daten

Die technischen Datenblätter von Struers sollen Ihnen dabei helfen, für Ihren konkreten Zweck die beste Ausrüstung zu finden. Sie enthalten wichtige Informationen wie Angaben über Kapazität und Leistung, Maße, Gewicht, elektrische Daten, Geräuschpegel, Umgebungsbedingungen und Sicherheit. In vielen Fällen können Sie auch eine Übersicht des Zubehörs erhalten, das Ihnen höhere Leistungsfähigkeit ermöglicht.

Technisches Datenblatt herunterladen
