StructureExpert

Gefügebeurteilung in 30 Sekunden

Fakten zu StructureExpert

  • Spezialisierte Software
  • Auto-Belichtung
  • Auto-Fokussierung
  • Auto-Kalibrierung

StructureExpert ist eine Kompaktlösung für die speziellen Anforderungen der Gefügekontrolle, die sowohl im Fertigungsbereich als auch im Labor eingesetzt werden kann. Im Gegensatz zu konventionellen Systemen müssen Proben für StructureExpert nicht erst umständlich positioniert und justiert werden. Innerhalb von 30 Sekunden ist die Probe zuverlässig überprüft und liefert für die Produktion wichtige Daten für die Qualitätssicherung gleichen Takt mit der Fertigung.

Kontakt

Schnell – zeitsparende Beurteilung

Das Gefüge der präparierten Probe lässt sich anhand des vergrößerten, scharfen Digitalbilds mit hoher Auflösung in nur 30 Sekunden beurteilen. Wird StructureExpert in unmittelbarer Nähe der Qualitätssicherung aufgestellt, und falls notwendig direkt in der Produktion, lässt sich noch mehr Zeit sparen.

Robust – lange Lebensdauer

StructureExpert kann praktisch in jeder Produktionsumgebung eingesetzt werden. Die Optik im Inneren des Geräts ist vollständig durch ein robustes, staubdichtes Gehäuse geschützt, sodass Beurteilungen direkt vor Ort vorgenommen werden können, was wichtige Zeit spart.

Einfach und zuverlässig – minimale Einweisung

Die einfache Bedieneinheit und der automatische Schritt-für-Schritt-Prozess erleichtern die Eingewöhnung und sorgen für eine hohe Reproduzierbarkeit.

Mehr entdecken

HAUPTMERKMALE FÜR DIE SCHNELLE GEFÜGEBEURTEILUNG

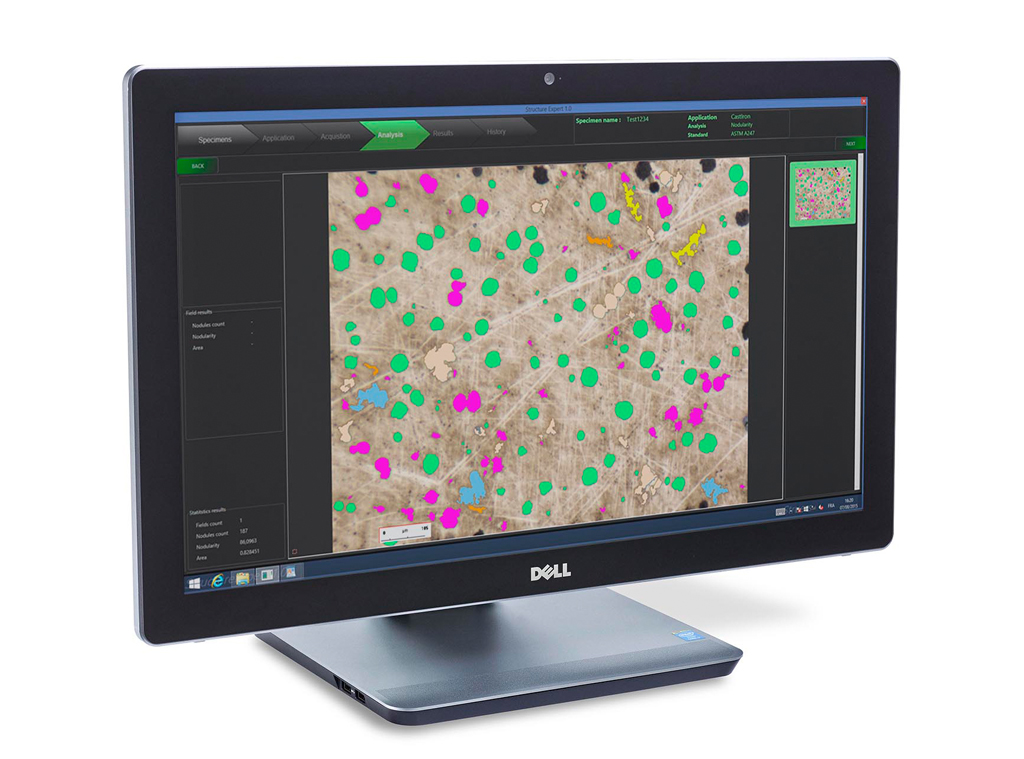

  • StructureExpert Spezialisierte Software

    Spezialisierte Software

    Spezielle Softwaremodule ermöglichen einen intuitiven Arbeitsablauf und eine ordnungsgemäße Bilderfassung selbst für wenig geübte Nutzer.

    Spezialisierte Software
  • StructureExpert Inverses optisches System

    Inverses optisches System

    Das inverse optische System hält den Abstand zwischen Probe und Kamera immer gleich, was gleichbleibend scharfe Bilder ohne Höhenanpassungen und Kalibrierungen ermöglicht.

    Inverses optisches System
  • StructureExpert Eingebaute Kamera mit Autofokus und Zoom-Objektiv

    Eingebaute Kamera mit Autofokus-Zoom-Objektiv

    Die eingebaute Digitalkamera und das motorisierte Autofokus-Zoom-Objektiv bieten maximale Flexibilität bei der Auswahl des perfekten Sichtfelds.

    Eingebaute Kamera mit Autofokus-Zoom-Objektiv
  • StructureExpert Auto-Beleuchtung

    Auto-Belichtung

    Ausleuchtung und Kontrast der Proben werden automatisch eingestellt, um perfekte Bedingungen für die jeweilige Anwendung und die vom System erfasste Probenoberfläche zu gewährleisten. Langwierige Licht- und Filtereinstellungen entfallen, was die Beurteilung deutlich vereinfacht.

    Auto-Belichtung
  • StructureExpert Autofokus

    Auto-Fokussierung

    Das Zoom-System bietet maximale Flexibilität bei der Wahl des FOV bei allen Messungen ohne Auswahl und Umschaltung auf verschiedene Objektive. Das System fokussiert automatisch ganz ohne manuelles Eingreifen auf die Probenoberfläche. Dies gewährleistet nicht nur eine hohe Anwenderfreundlichkeit, sondern insbesondere eine optimale Reproduzierbarkeit.

    Auto-Fokussierung
  • StructureExpert Auto-Kalibrierung

    Auto-Kalibrierung

    Im Gegensatz zu herkömmlichen manuellen Beurteilungstechniken ist der Abstand zwischen Probenoberfläche und Kamera immer gleich. Dadurch entfallen zeitaufwendige Höheneinstellungen und Kalibrierungen. Der Anwender kann die gewonnene Zeit anderweitig nutzen und erhält zudem eine immer gleichbleibend hohe Bildqualität.

    Auto-Kalibrierung

Daten und Fakten

Gerätemodelle

StructureExpert

StructureExpert Produktbild
Spezielles Bildsystem zur Verifizierung von Mikrostrukturen und dimensionalen Messungen. Auf der Grundlage einer am Arbeitsablauf orientierten Benutzeroberfläche für einfachen und replizierbaren Betrieb. Enthält Software für grundlegende manuelle Messungen und Berichte. Spezielle anwendungsorientierte Module können gesondert bestellt werden. Besteht aus einem kompakten Gehäuse, LED-Beleuchtungssystem und motorisierter Zoom-Kamera.
Mit Autofokus und automatischer Beleuchtungseinstellung. Sichtfeld 6,24 mm bis 294 μm, was 25- bis 500-facher Vergrößerung entspricht. Messauflösung 0,11 μm. Enthält XY-Tisch mit 3 kg Tragfähigkeit, z. B. für große Probenhalter. Mit Kalibrierungsplatte und den erforderlichen Kabeln. Akkreditiertes Zertifikat für Kalibrierungsplatte ist optional erhältlich. PC mit Bildschirm ist notwendig.

Geräte von Struers entsprechen den Anforderungen der anwendbaren internationalen Richtlinien und der entsprechenden Normen. Produkte von Struers werden ständig weiterentwickelt. Daher behalten wir uns das Recht vor, ohne vorherige Ankündigung Änderungen an unseren Produkten vorzunehmen.

Technische Daten

Technisches Datenblatt StructureExpert

Die technischen Datenblätter von Struers sollen Ihnen dabei helfen, für Ihren konkreten Zweck die beste Ausrüstung zu finden. Sie enthalten wichtige Informationen wie Angaben über Kapazität und Leistung, Maße, Gewicht, elektrische Daten, Geräuschpegel, Umgebungsbedingungen und Sicherheit. In vielen Fällen können Sie auch eine Übersicht des Zubehörs erhalten, das Ihnen höhere Kapazitäten und Leistungen ermöglicht.

Technisches Datenblatt herunterladen
Technisches Datenblatt

Geeignete Präparationslösungen

Das wahre Gefüge erfordert die richtige Applikation. Die unterschiedlichen Eigenschaften der Werkstoffe verlangen ein breit gefächertes Anwendungswissen. Die Applikationsspezialisten von Struers sind Experten darin, Präparationsmethoden zu optimieren. Die im jeweiligen Fall am besten geeignete Präparationslösung lässt sich nämlich nur mit dem notwendigen Anwendungswissen finden. Ihre Werkstoffe – unsere Applikationslösungen.
