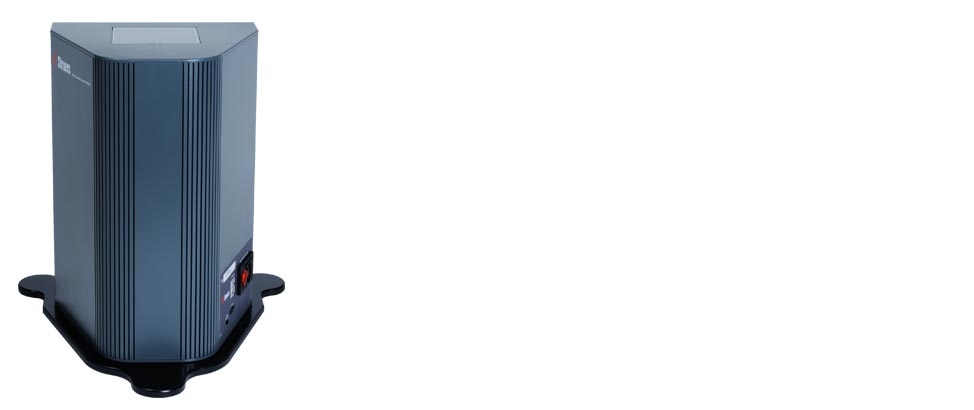

StructureExpert Weld

Die einfache Lösung für die präzise Schweißnahtkontrolle

Fakten zu StructureExpert Weld

  • Inverses optisches System
  • Spezialisierte Software
  • Effizientes Prozessmanagement

StructureExpert Weld ist das einzige Komplettsystem, das speziell für die effiziente, präzise Schweißnahtkontrolle entwickelt wurde. Das einmalige inverse optische System eliminiert zusammen mit der automatischen Beleuchtung, Fokussierung und Kalibrierung zeitaufwendige manuelle Prozesse und Messfehler. So kann die Schweißnahtkontrolle verbessert werden, was Zeit, Geld und Ressourcen spart.

Kontakt

Zeitsparend

Präparierte Proben werden einfach auf den StructureExpert Weld gelegt. Das inverse optische System stellt sicher, dass die Probenoberfläche immer den gleichen Abstand zur Kamera hat. Eine aufwendige Höheneinstellung und Kalibrierung wird damit überflüssig. Mit einem Klick werden die Informationen aufgerufen, die zur Durchführung der erforderlichen Kontrollen notwendig sind.

Höchste Messgenauigkeit

Dank der eingebauten Digitalkamera und der softwaregesteuerten Vergrößerungseinstellung lässt sich das beste FOV schnell und einfach einstellen. Die Kalibrierung ist direkt der gewählten Vergrößerung zugeordnet, was maximale Genauigkeit und Reproduzierbarkeit gewährleistet. Das integrierte LED-Ringlicht leuchtet die Probe gleichmäßig aus. Das ergibt einen klaren, hochauflösenden Kontrast und präzise Messungen.

Effiziente Schweißnahtkontrolle

Mit StructureExpert Weld lässt sich die Qualität von Schweißarbeiten deutlich verbessern. Die Software für die Schweißnahtkontrolle mit speziellen Vermessungs-Tools sorgt für eine präzise Vermessung und Beurteilung der Schweißnähte. Dank der leicht anpassbaren Berichtsvorlagen und statistischen Funktionen lassen sich Abläufe noch schneller abarbeiten, komplette Prozesse können nachverfolgt und überwacht werden.

HAUPTMERKMALE FÜR DIE SCHNELLE VERMESSUNG UND KONTROLLE

StructureExpert Weld garantiert maximale Schweißnahtqualität. StructureExpert Weld ist das einzige Komplettsystem, das präzise, kostengünstige Schweißnahtinspektion mit Bildaufnahme, Vermessung und Berichtserstellung kombiniert. Das durchdachte Design und die besonderen Funktionen ermöglichen herausragende Genauigkeit, Effizienz und Kontrolle in den Qualitätssicherungsprozessen nach dem Schweißen.

  • WeldingExpert Inverses optisches System

    Inverses optisches System

    Das inverse optische System hält den Abstand zwischen Probe und Kamera immer gleich, was gleichbleibend scharfe Bilder ohne Nachfokussierung ermöglicht.

    Inverses optisches System
  • WeldingExpert Eingebaute Digitalkamera und Autofokus-Zoom-Objektiv

    Eingebaute Digitalkamera und Autofokus-Zoom-Objektiv

    Das inverse optische System stellt sicher, dass die Probenoberfläche immer den gleichen Abstand zur Kamera hat. Eine aufwendige Höheneinstellung und Kalibrierung wird damit überflüssig. Die Probe wird einfach auf die Glasoberfläche gelegt. Die eingebaute Digitalkamera und das motorisierte Autofokus-Zoom-Objektiv ermöglichen maximale Flexibilität bei der Auswahl des perfekten FOV für alle Messungen.

    Eingebaute Digitalkamera und Autofokus-Zoom-Objektiv
  • WeldingExpert Integriertes LED-Ringlicht

    Integriertes LED-Ringlicht

    Das integrierte LED-Ringlicht leuchtet die Probe gleichmäßig aus. Das ergibt einen klaren, hochauflösenden Kontrast und präzise Messungen.

    Integriertes LED-Ringlicht
  • WeldingExpert Statistik

    Statistik

    StructureExpert Weld wird mit einer Software für die qualitative Überwachung von Schweißnähten und Teilen geliefert. Optional ist ein Softwaremodul zur Messwertverfolgung von Schweißprozessen erhältlich.

    Statistik
  • WeldingExpert Spezialisierte Software

    Spezialisierte Software

    Die spezielle Software in Kombination mit dem Aufnahmesystem und dem Berichtswesen garantieren schnelle und genaue Ergebnisse.

    Spezialisierte Software
  • WeldingExpert Vorlagenmanagement

    Vorlagenmanagement

    Eine komplette Beschreibung der Schweißnähte und deren Untersuchungskriterien werden gespeichert und sind durch ein Passwort geschützt. Alle Parameter werden während der Messungen automatisch geladen und verarbeitet.

    Vorlagenmanagement

Daten und Fakten

Gerätemodelle

StructureExpert Weld ist in zwei Varianten erhältlich, Einzelheiten siehe technische Daten.

StructureExpert Weld-5

StructureExpert Weld Single Fit
Spezielles Bildsystem zur Messung von Schweißnähten Besteht aus einem kompakten Gehäuse, LED-Beleuchtungssystem und motorisierter Zoom-Kamera sowie spezieller Software für
Messungen und Berichte. Sichtfeld 80 bis 4,5 mm, was 2,5- bis 50-facher Vergrößerung entspricht. Mit 5 Glasscheiben, 2 Schutzabdeckungen, Objektmikrometer und den erforderlichen Kabeln. Zusätzliche Softwaremodule können gesondert bestellt werden. UKAS-Zertifikat für Objektmikrometer ist optional erhältlich. PC mit Bildschirm ist notwendig.

StructureExpert Weld-11

StructureExpert Weld Single Fit
Spezielles Bildsystem zur Messung von Schweißnähten Besteht aus einem kompakten Gehäuse, LED-Beleuchtungssystem und motorisierter Zoom-Kamera sowie spezieller Software für Messungen und Berichte. Sichtfeld 9,41 bis 0,86 mm, was 25- bis 270-facher Vergrößerung entspricht. Mit 5 Glasscheiben, 2 Schutzabdeckungen, Objektmikrometer und den erforderlichen Kabeln. Zusätzliche Softwaremodule können gesondert bestellt werden. UKAS-Zertifikat für Objektmikrometer ist optional erhältlich. PC mit Bildschirm ist notwendig, aber nicht im Lieferumfang enthalten. CLSYS011

Geräte von Struers entsprechen den Anforderungen der anwendbaren internationalen Richtlinien und der entsprechenden Normen. Produkte von Struers werden ständig weiterentwickelt. Daher behalten wir uns das Recht vor, ohne vorherige Ankündigung Änderungen an unseren Produkten vorzunehmen.

Technische Daten

Technisches Datenblatt StructureExpert Weld

Die technischen Datenblätter von Struers sollen Ihnen dabei helfen, für Ihren konkreten Zweck die beste Ausrüstung zu finden. Sie enthalten wichtige Informationen wie Angaben über Kapazität und Leistung, Maße, Gewicht, elektrische Daten, Geräuschpegel, Umgebungsbedingungen und Sicherheit. In vielen Fällen können Sie auch eine Übersicht des Zubehörs erhalten, das Ihnen höhere Kapazitäten und Leistungen ermöglicht.

Technisches Datenblatt herunterladen
Technisches Datenblatt

Ensuring Certainty – mit den maßgeschneiderten Serviceleistungen von Struers

Wir bieten ein breites Spektrum an Serviceleistungen, Schulungen und Support, um Ihre Prozesse zu optimieren, die Leistung Ihrer Qualitätssicherung zu verbessern und die Verfügbarkeit aller Geräte sicherzustellen.

Gleichgültig, ob vorbeugende Wartung, Schulung oder Prozessanalyse, jede Leistung unserer Servicepläne, Servicepakete und Serviceprodukte wird von erfahrenen Servicetechnikern und Anwendungsspezialisten erbracht und kann ganz auf Ihre speziellen Erfordernisse abgestimmt werden.
