Magnutom-5000
- Programación intuitiva basada en iconos
- Función de simulador
- Limpieza automática AxioWash
- Mesa-X automática y mesa giratoria
- Movimiento giratorio
Magnutom-5000 es la única máquina de corte de su clase que puede definir las secuencias más complejas de corte y simular todas las secciones individuales para que usted pueda validarlas. Magnutom-5000 es la máquina más grande de su categoría con cuatro ejes automáticos, así como una mesa giratoria, que permite realizar una gran variedad de cortes. Su espaciosa cámara de corte de 1.000 mm y la puerta frontal deslizante facilitan el uso de una carretilla elevadora o una grúa para cargar muestras pesadas. El motor es tan potente que se pueden instalar dos discos de corte y realizar cortes paralelos.
Realice el corte correcto a la primera con el simulador
Magnutom-5000 es la única máquina de corte de su clase que puede definir las secuencias más complejas de corte y a continuación, con la función de simulador pendiente de patente, simular todas las secciones individuales para poder corregirlas o validarlas antes de cortar. En los cortes de prueba no se desperdicia tiempo ni material. Todos los movimientos se accionan fácilmente con la palanca de mando. Al integrar el movimiento de la palanca de mando, la luz láser y las funciones de software, Magnutom-5000 presenta una interfaz de usuario única. Durante la programación, la palanca de mando se mueve a los puntos a cortar y se registra en la secuencia la posición exacta. El operario sólo tendrá que decidir si moverse o cortar.
La mesa de corte automática evita repetir la sujeción
La precisión de cada corte depende de la calidad de la sujeción. Magnutom-5000 es la máquina más grande de su categoría con cuatro ejes automáticos, e incluye una mesa giratoria. Imagínese cuánto tiempo puede ahorrar al omitir la sujeción de la pieza. El corte en un máximo de 4 ejes en secuencias totalmente automáticas permite realizar series de cortes paralelos o angulares con un grosor idéntico o variable. Magnutom-5000 incluye ajustes de seguridad del movimiento para evitar daños y roturas en el disco de corte durante el movimiento.
Ahorre consumibles con la compensación automática de las r.p.m.
Magnutom-5000 adapta automáticamente su velocidad mediante la optimización de las r.p.m. conforme se desgasta el disco de corte. Esto significa que, en ciertas situaciones, es posible aumentar el número de cortes en un 31% por cada disco de corte utilizando los consumibles especializados de Struers. Los discos de corte de Struers tienen una composición que está especialmente compensada ante el desgaste, y en los modelos Magnutom-5000 XYZ y XYZR, los sensores integrados monitorizarán el desgaste del disco de corte. La información se introduce en la máquina a modo de algoritmos, y al aumentar la velocidad se garantiza un mejor rendimiento del disco de corte.
Funciones clave para ahorrar tiempo y cortar con precisión
-
Bloqueo de husillo para agilizar y simplificar el cambio de los discos de corte
El bloqueo del husillo agiliza y simplifica el cambio de los discos de corte. El bloqueo del husillo no depende de una posición específica del disco de corte. Al pulsar el botón, el operario bloquea la posición del husillo en cualquier punto.
Bloqueo de husillo para agilizar y simplificar el cambio de los discos de corte
-
Práctica palanca de mando para agilizar y simplificar la programación
Descubra una programación rápida y sencilla con una práctica palanca de mando. Todos los movimientos se controlan fácilmente con la palanca de mando. Bastará con mover el disco de corte a la posición exacta para cortar. Cuando se combinen más posiciones en una secuencia de corte, dichas posiciones se capturarán y registrarán fácilmente en el programa al pulsar un botón. El funcionamiento intuitivo de la máquina sólo requiere una formación básica.
Práctica palanca de mando para agilizar y simplificar la programación
-

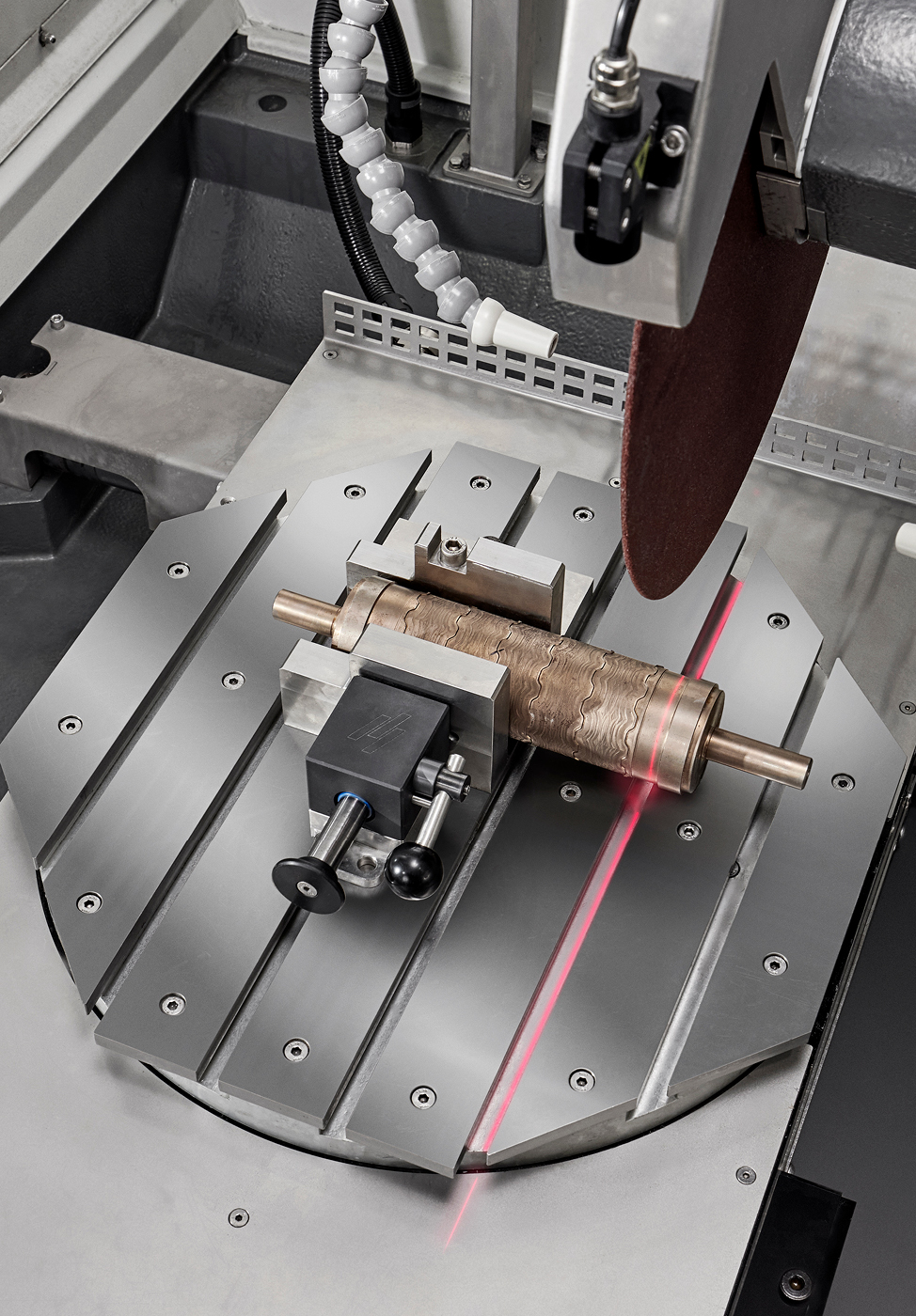

Los puntos de luz láser señalan la posición precisa para realizar el corte
Los puntos de luz láser señalan la posición precisa para realizar el corte. La sujeción y el posicionamiento de la pieza de trabajo puede ser tedioso y requerir tiempo. El láser es una herramienta de gran ayuda que al utilizarse junto con la palanca de mando facilita el posicionamiento de la pieza. El láser indica el borde izquierdo del disco de corte. En la función del simulador, la luz láser indicará dónde se ubicarán los cortes antes de realizarlos.
Los puntos de luz láser señalan la posición precisa para realizar el corte
-
Programación más rápida con una interfaz de usuario basada en iconos
Con la interfaz de usuario intuitiva, basada en iconos, realizará la programación sin demora y reproducirá la misma precisión en cientos e incluso miles de cortes.
Programación más rápida con una interfaz de usuario basada en iconos
-

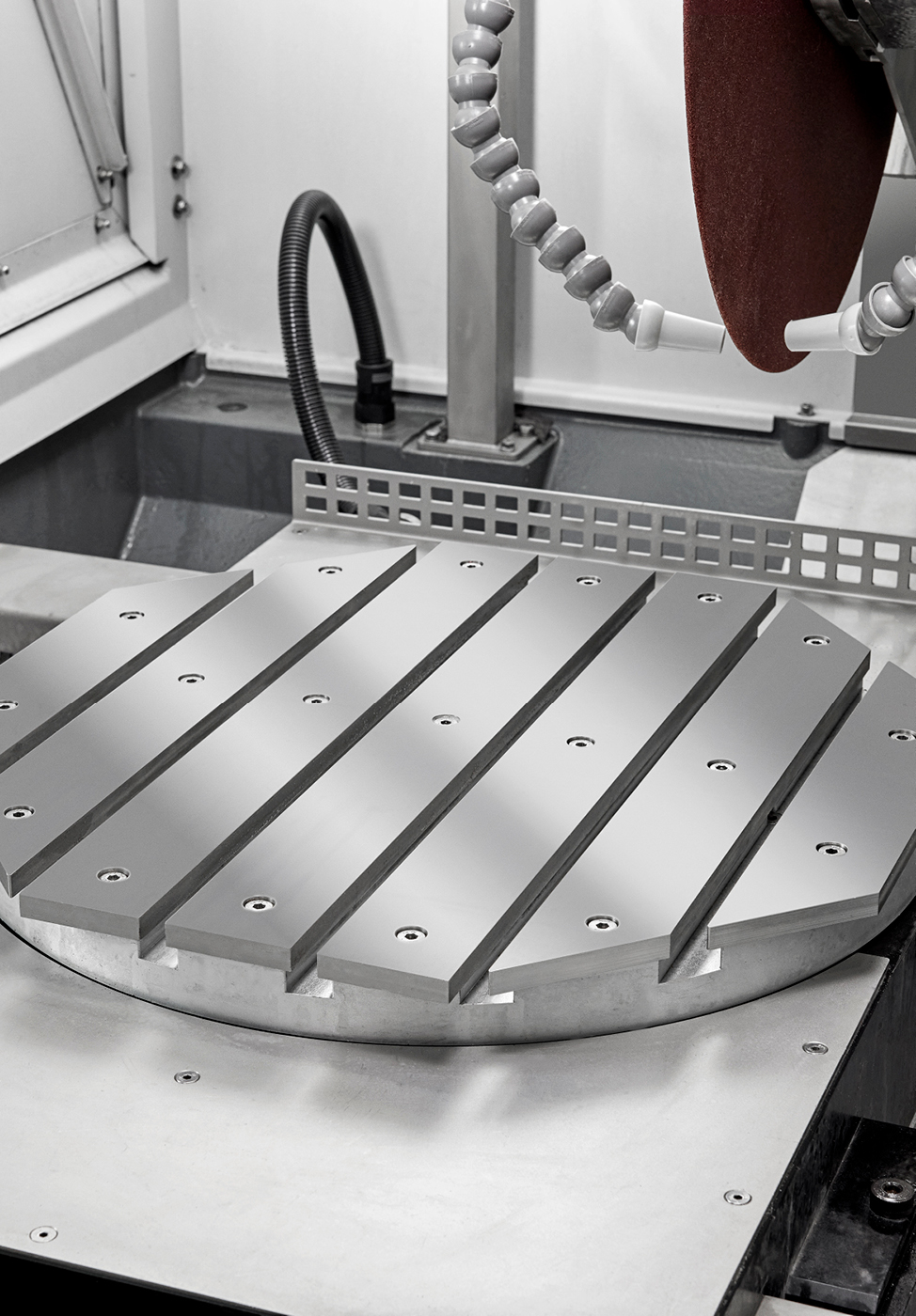

Tres mesas diferentes se adaptan a la sujeción requerida
Magnutom-5000 está disponible en tres mesas diferentes cuya sujeción se adapta a sus necesidades. La mesa-XY automática con movimiento rotativo, la mesa-XY automática con movimiento-X y la mesa fija.
Tres mesas diferentes se adaptan a la sujeción requerida
-
La puerta lateral de bisagra se abre completamente para un acceso óptimo
La puerta frontal deslizante de bisagra que da paso a una espaciosa cámara de corte de 1.000 mm le ofrece acceso sin restricciones y permite el uso de una carretilla elevadora o una grúa para cargar muestras pesadas.
La puerta lateral de bisagra se abre completamente para un acceso óptimo
-

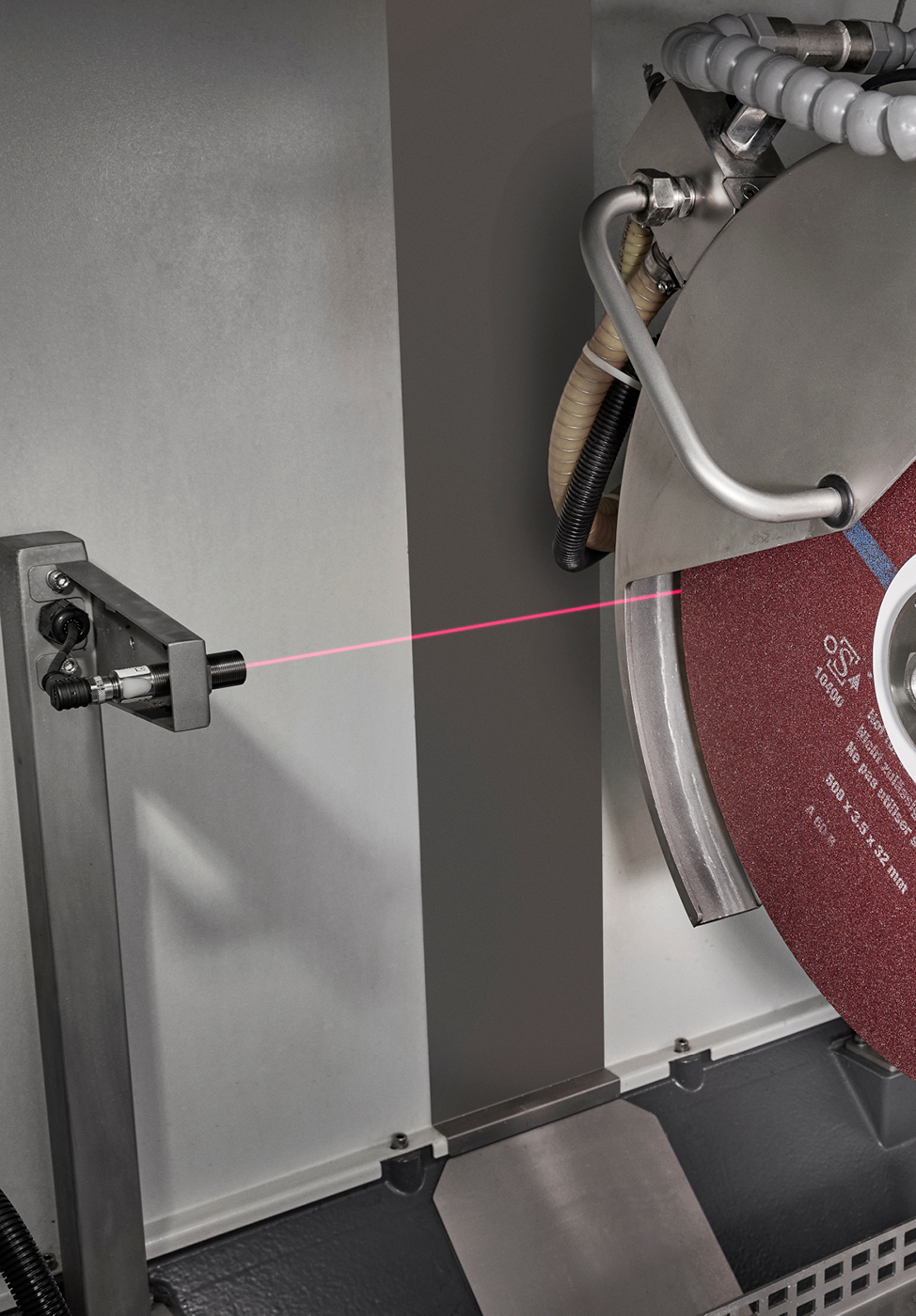

La supervisión del disco de corte le ayuda a ahorrar consumibles
Magnutom-5000 adapta automáticamente su velocidad mediante la optimización de las r.p.m. conforme se desgasta el disco de corte. Esto significa que, en ciertas situaciones, es posible aumentar el número de cortes en un 31% por cada disco de corte utilizando los consumibles especializados de Struers.
La supervisión del disco de corte le ayuda a ahorrar consumibles
-
Limpieza automática AxioWash con el programa patentado de Struers
AxioWash es un programa de limpieza patentado por Struers, que se puede utilizar a diario para mantener la máquina en perfecto estado operativo.
Limpieza automática AxioWash con el programa patentado de Struers
Datos

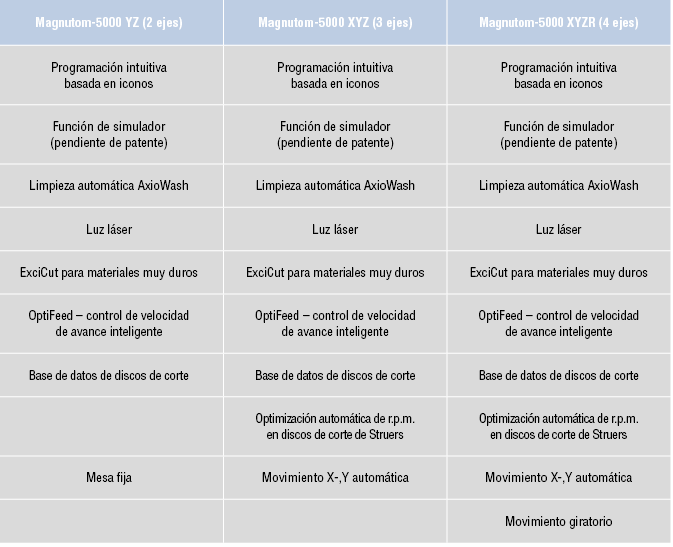

Tipos de modelo
Magnutom-5000 está disponible en tres versiones. Consulte las especificaciones para más información.
Magnutom-5000 YZ (2 ejes)
Con funciones clave como: programación intuitiva basada en iconos, función de simulador, limpieza automática AxioWash, luz láser y mesa fija.
Magnutom-5000 XYZ (3 ejes)
Con funciones clave como: programación intuitiva basada en iconos, función de simulador, limpieza automática AxioWash, luz láser, mesa-X automática, mesa-Y automática, movimiento-X y optimización automática de las r.p.m. en los discos de corte de Struers.
Magnutom-5000 XYZR (4 ejes)
Con funciones clave como: programación intuitiva basada en iconos, función de simulador, limpieza automática AxioWash, luz láser, mesa-X automática, mesa-Y automática, movimiento giratorio y optimización automática de las r.p.m. en los discos de corte de Struers.
Con funciones clave como: programación intuitiva basada en iconos, función de simulador, limpieza automática AxioWash, luz láser y mesa fija.
Magnutom-5000 XYZ (3 ejes)
Con funciones clave como: programación intuitiva basada en iconos, función de simulador, limpieza automática AxioWash, luz láser, mesa-X automática, mesa-Y automática, movimiento-X y optimización automática de las r.p.m. en los discos de corte de Struers.
Magnutom-5000 XYZR (4 ejes)
Con funciones clave como: programación intuitiva basada en iconos, función de simulador, limpieza automática AxioWash, luz láser, mesa-X automática, mesa-Y automática, movimiento giratorio y optimización automática de las r.p.m. en los discos de corte de Struers.
El equipo de Struers cumple con lo dispuesto en las directivas internacionales aplicables y en los estándares anexos. Los productos de Struers están sujetos al desarrollo continuo del producto. Por ello, nos reservamos el derecho de introducir cambios en nuestros productos sin previo aviso.
Obtenga su hoja de datos técnicos para Magnutom-5000
Se trata de una descripción breve y clara que le ofrece una visión inmediata a fin de ayudarle a elegir el mejor equipo acorde a sus necesidades.
• Especificaciones de capacidad y rendimiento
• Dimensiones y peso
• Datos eléctricos
• Niveles de ruido
• Seguridad
Obtenga su folleto de Magnutom-5000
Obtenga la introducción completa, información visual descriptiva y descripciones clave de funcionalidad para ayudarle a evaluar la elección de su equipo.
• Fotografías explicativas
• Descripciones clave de funcionalidad
• Hoja de datos técnicos
