AbraPlan

Máquina fiable de alta capacidad para un esmerilado plano rápido y productivo

Datos de AbraPlan-30

  • Diseño orientado a un uso intensivo; sin vibraciones
  • Afilador con detector automático de superficies
  • Navegación sencilla
  • Piedras de esmerilado para todos los materiales
  • Recipiente de acero inoxidable para mayor durabilidad

AbraPlan-30 ofrece una amplia variedad de características y ventajas que permiten a los usuarios optimizar sus respectivos procesos de esmerilado y, de este modo, ahorra tiempo y consumibles. L a más resistente de las máquinas de esmerilado plano del mercado materialográfico, la AbraPlan-30, es una rápida y potente máquina de esmerilado plano ideal para laboratorios o lugares de trabajo donde se realicen ensayos de muestras de grandes tamaños o de un gran volumen.

Solicitar presupuesto

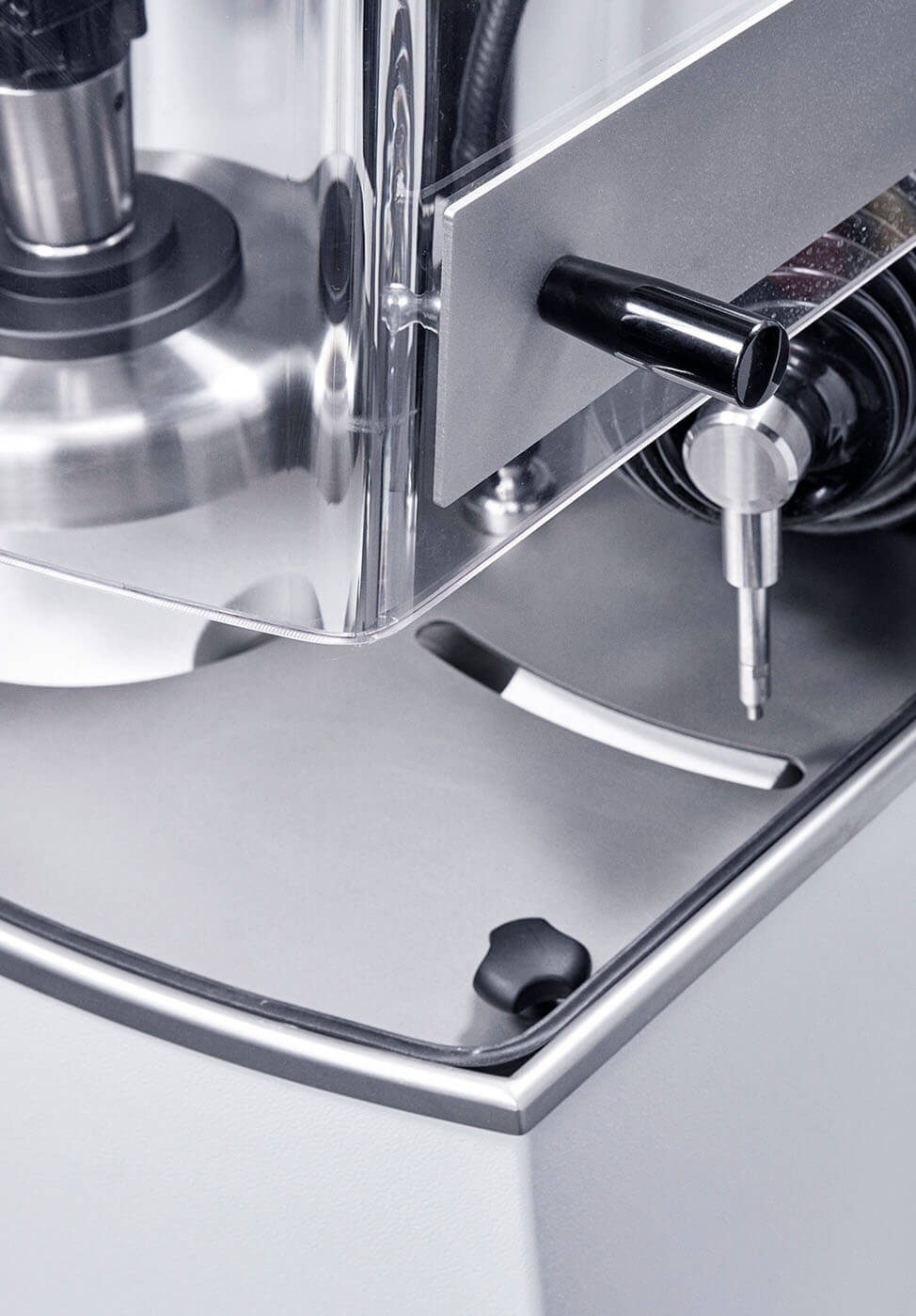

Rapidez y sencillez

El afilador de diamante automático mantiene la piedra de esmerilado plana y en perfectas condiciones, mientras que la función de búsqueda automática de superficies agiliza y simplifica el proceso del afilador. Una llave especial del afilador en el panel frontal facilita el acceso para afilar la piedra en cualquier momento. El afilador realiza un seguimiento automático del grosor restante de la piedra de esmerilado al inicio del proceso, e informa al usuario sobre cuándo debe reemplazarla.

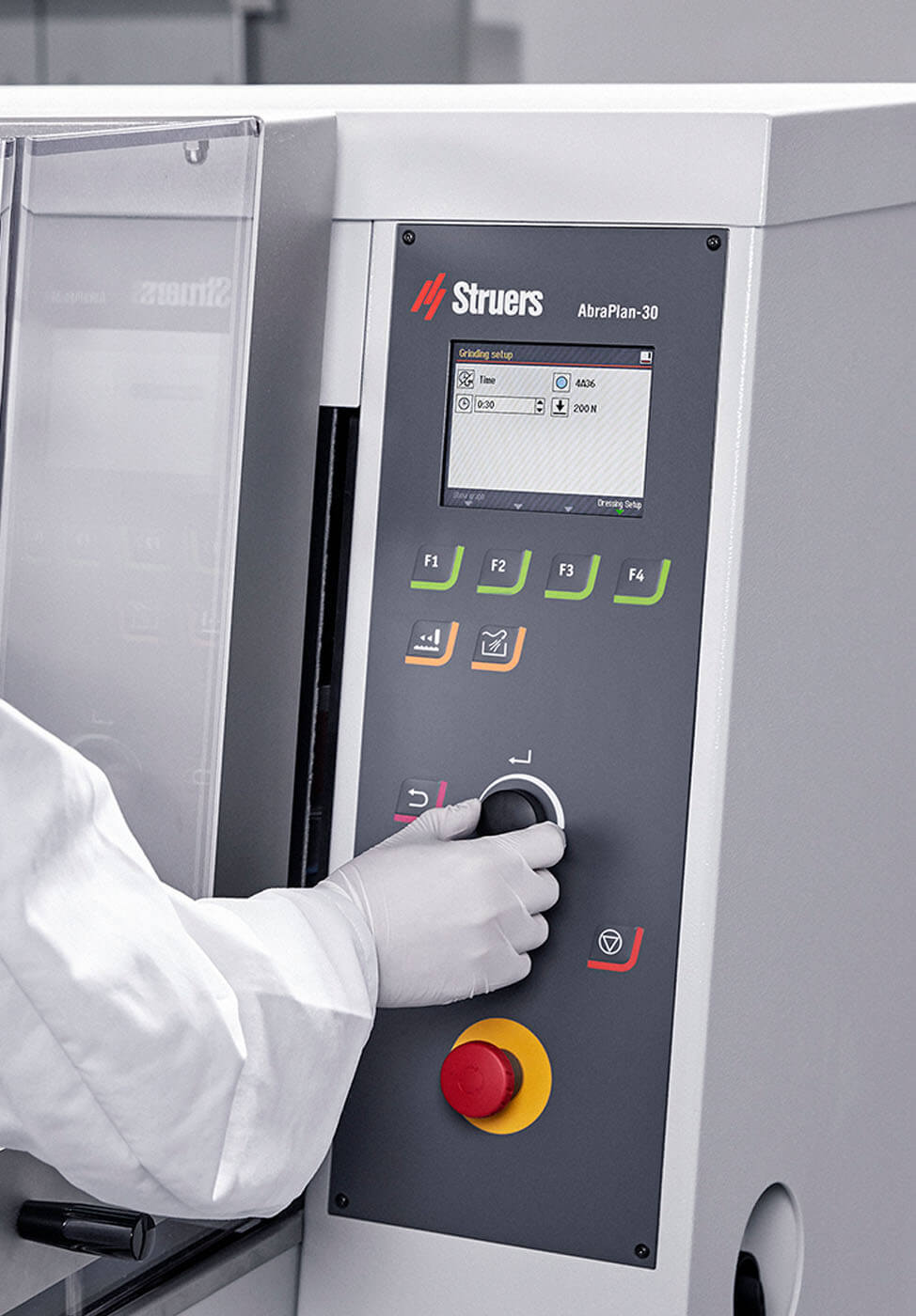

Fácil de utilizar

Los iconos de gran tamaño ofrecen una perspectiva rápida y clara al usuario en la pantalla de color, mientras que el botón multifuncional (girar/pulsar) facilita la navegación. El rendimiento de la piedra de esmerilado y la cantidad de material eliminado están sometidos a un control continuo y se muestran en un gráfico, lo que ayuda al operario a optimizar el proceso.

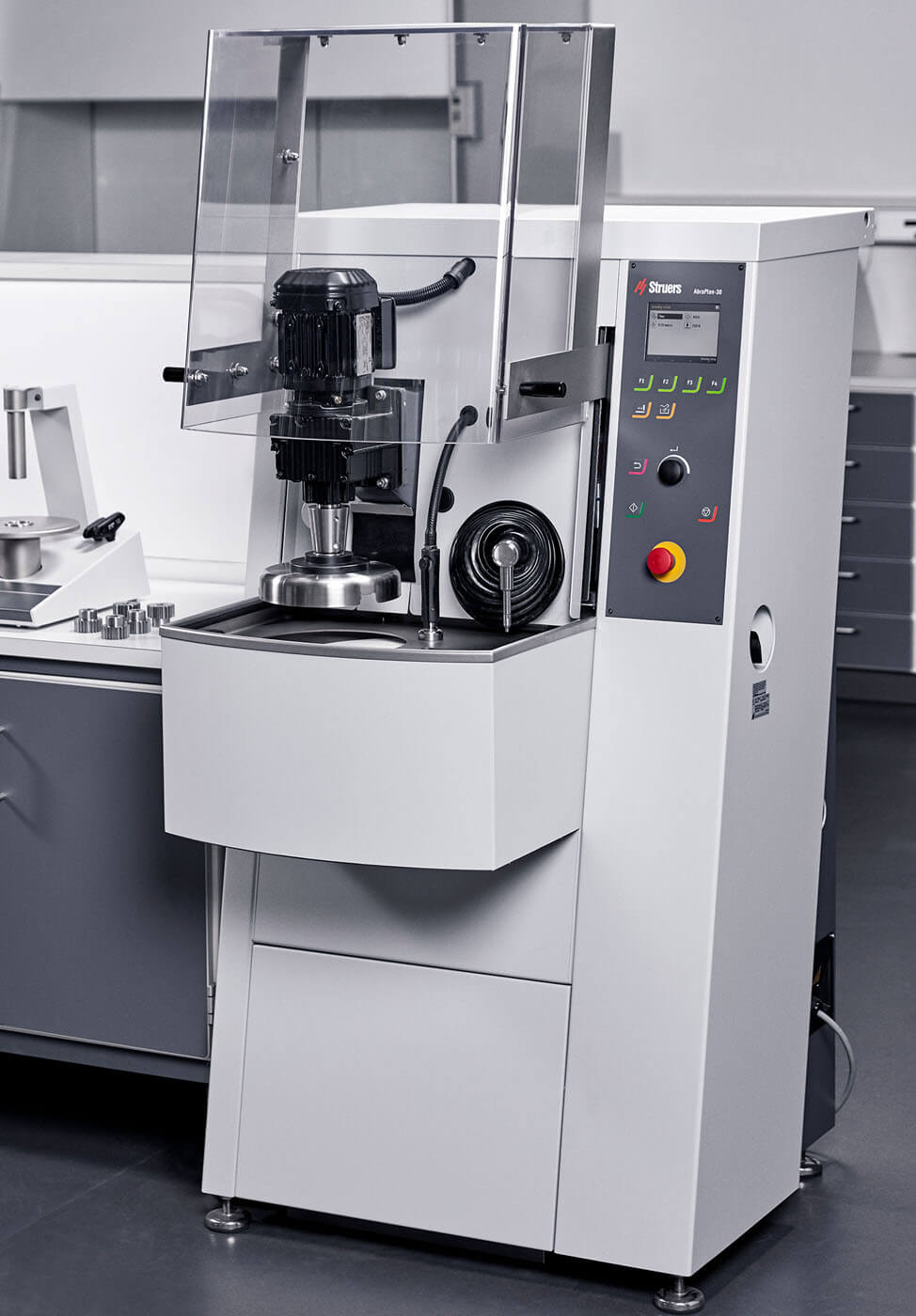

Rendimiento preciso y potente

AbraPlan-30 ofrece un diseño excepcionalmente estable y robusto con una estructura realmente sólida para un esmerilado de precisión y con potentes motores. Su diseño limita las vibraciones, lo cual es necesario en el esmerilado plano a alta velocidad que requiere mucha fuerza.

Vea cómo funciona AbraPlan-30.

Play

CARACTERÍSTICAS CLAVE QUE GARANTIZAN UN ESMERILADO RÁPIDO Y EFICIENTE, DE GRAN VOLUMEN Y SIN PROBLEMAS

  • Afilador automático de AbraPlan-30

    Afilador automático

    Un afilador de diamante automático mantiene la piedra de esmerilado plana y afilada para obtener un rendimiento óptimo y unos resultados de gran precisión. El rendimiento de la piedra de esmerilado se monitoriza continuamente, y tan pronto como la velocidad de eliminación no cumple con el nivel predefinido, se procede a afilar la piedra. Esto garantiza el máximo rendimiento de la máquina AbraPlan-30 y una calidad perfecta en la superficie de las muestras tratadas.

    Afilador automático
  • Control de eliminación de material de AbraPlan-30

    Control de la eliminación de material

    La piedra de esmerilado gira a 1.450 rpm, lo que garantiza una elevada eliminación de material. El control de arranque y eliminación de material de gran precisión le permitirá pre-configurar la cantidad de material que necesita eliminar. La eliminación puede configurarse desde 0,05 mm a 10,00 mm en incrementos de 10 μm. Con un tiempo de esmerilado normal de 20 a 30 segundos, se logra rápidamente una superficie de gran calidad. La planitud de la muestra y la reproducibilidad es inigualable en el mercado materialográfico, con un ahorro de tiempo en los pasos sucesivos de esmerilado fino y pulido.

    Control de la eliminación de material
  • Gráfico del proceso de esmerilado de AbraPlan-30

    Gráfico del proceso de esmerilado

    El gráfico muestra la cantidad de material eliminado en las muestras y cuándo se procede a afilar la piedra durante el proceso de esmerilado. El gráfico permite ver si el parámetro del afilador se ha establecido óptimamente o, en conexión con el afilador manual, cuando es el momento de afilar la piedra. Esto facilita la reducción del tiempo y el consumo de la piedra.

    Gráfico del proceso de esmerilado
  • Precisión mejorada de AbraPlan-30

    Precisión mejorada

    AbraPlan-30 cuenta con una función especial para obtener la máxima precisión y ahorrar tiempo en el siguiente paso de la preparación. Al trabajar con una tolerancia baja, las pequeñas influencias de deflexión al presionar el soporte para muestras contra la piedra, se pueden reducir utilizando una precisión mejorada. Al utilizar dicha precisión mejorada el punto O de la medición de material eliminado se realiza antes de iniciar el esmerilado, cuando la piedra aún no ha empezado a girar. Esto permite que la medición sea más precisa.

    Precisión mejorada
  • Recipiente de acero inoxidable de AbraPlan-30

    Recipiente de acero inoxidable

    La piedra en AbraPlan-30 gira a 1.450 rpm por lo que la pérdida de una muestra puede causar daños en el recipiente. Para evitar la rotura del recipiente, hemos decido fabricarlo en acero inoxidable de alta calidad, resistente a la corrosión, para aumentar su resistencia y seguridad. Para hacer hincapié en dicha calidad, se suministra una garantía de por vida contra la corrosión.

    Recipiente de acero inoxidable
  • Unidad de recirculación y enfriamiento integrada en AbraPlan-30

    Unidad de recirculación integrada

    Se debe conectar una unidad de recirculación para obtener un uso más rentable del agua y para recoger los abrasivos eliminados. Dicha unidad de Struers está integrada en la máquina y es fácilmente accesible durante las tareas de mantenimiento y control del agua de enfriamiento. La bomba de recirculación dispone de tres fases y está conectada directamente a AbraPlan-30, lo cual permite que la parada de emergencia también controle la unidad de recirculación.

    Unidad de recirculación integrada
  • Piedras de esmerilado Al2O3 y SiC de AbraPlan-30

    Diferentes tipos de piedras de esmerilado

    Diferentes tipos de materiales requieren diferentes tipos de piedras de esmerilado y para abarcar la amplia gama de materiales hemos desarrollado diversas piedras de esmerilado. Existen piedras de esmerilado de silicona y de óxido de aluminio para los aceros normales y más duros, e incluso para los materiales blandos y dúctiles. En el caso de materiales extremadamente duros, como los carburos sinterizados o las cerámicas, contamos con discos de diamante para esmerilado. Para más información, por favor consulte nuestro Folleto de piedras de esmerilado

    Diferentes tipos de piedras de esmerilado
  • Disco de diamante para esmerilado de AbraPlan-30

    Disco de diamante para esmerilado

    El esmerilado plano de materiales muy duros y quebradizos, como el tungsteno o los carburos sinterizados, supone con frecuencia un gran reto. Requiere mucho tiempo y desgasta la superficie de esmerilado más rápido de lo esperado. El uso de discos de diamante para esmerilado en AbraPlan puede ser la solución, tanto para reducir el tiempo como los costes en consumibles.

    Disco de diamante para esmerilado
  • Pistola de lavado de AbraPlan-30

    Pistola de lavado

    Para garantizar y alargar la vida útil de AbraPlan-30, recomendamos someter la máquina a un mantenimiento frecuente para que esté limpia. La pistola de lavado integrada permite que la limpieza del área de esmerilado sea más rápida y sencilla con sólo utilizar agua de recirculación.

    Pistola de lavado
  • Gran desagüe de AbraPlan-30

    Desagüe sin atascos

    La gran salida de 50 mm/2" de diámetro y el tubo de drenaje con una superficie interior lisa permite que el agua del esmerilado no se atasque en el recipiente. El desagüe en el recipiente se puede limpiar fácilmente con ayuda de un cepillo/pulverizador sin riesgo de desplazar el tubo de drenaje fuera del desagüe.

    Desagüe sin atascos
  • Máxima seguridad del operario de AbraPlan-30

    Máxima seguridad para el usuario

    La máquina AbraPlan-30 se ha diseñado pensando siempre en el más alto nivel de seguridad para el operario. La piedra de esmerilado y el soporte para muestras están totalmente encapsulados con cubiertas de acero inoxidable, lo cual elimina el riesgo de que las muestras con una sujeción incorrecta puedan salir despedidas. Todo el área de trabajo cuenta con una cubierta de seguridad transparente, que evita el acceso accidental a las piezas en movimiento. La máquina no podrá arrancarse sino se ha cerrado la cubierta de seguridad y sólo podrá volverse a abrir cuando la máquina se haya detenido.

    Máxima seguridad para el usuario
  • Interfaz fácil de usar de AbraPlan-30

    Interfaz fácil de usar

    AbraPlan-30 es muy fácil de utilizar, por lo que no requiere una formación exhaustiva. Se dispone de una gran pantalla con iconos grandes que permite al operario ver con claridad los parámetros del proceso. Un nuevo icono de la piedra permite reconocer rápidamente el estado de la piedra; es decir si la superficie está afilada o usada. El botón multifuncional de giro/pulsación facilita la navegación y realiza una cuenta atrás que permite al operario ver el tiempo de esmerilado restante o la eliminación de material restante.

    Interfaz fácil de usar
  • Luz indicadora de AbraPlan-30

    Luz indicadora

    Una luz indicadora ayuda al operario a controlar el estado de trabajo en curso, desde una gran distancia. Los diferentes colores de las luces indicadoras se pueden configurar por separado para proporcionar al operario la información de estado que requiera exactamente.

    Luz indicadora

Datos

Tipos de modelo

AbraPlan-30

AbraPlan 30

AbraPlan-30

Máquina avanzada semiautomática para el esmerilado plano de muestras en soportes para muestras de hasta 200 mm/8" de diámetro. La AbraPlan-30 dispone de un afilador automático de diamante con detección automática de superficie, un sensor de velocidad de arranque de material y una cubierta de seguridad transparente. La unidad de refrigeración, la bomba y el filtro, las piedras de esmerilado y los soportes para muestras deben pedirse por separado.

El equipo de Struers cumple con lo dispuesto en las Directivas internacionales aplicables y en los Estándares anexos. Los productos de Struers están sujetos al desarrollo continuo del producto. Por ello, nos reservamos el derecho de introducir cambios en nuestros productos sin previo aviso.

Datos técnicos

Hoja de datos técnicos de AbraPlan-30

Las hojas de datos técnicos de Struers se han diseñado para ayudarle a elegir el mejor equipo acorde a sus necesidades concretas. Encontrará información importante referente a la capacidad o las especificaciones de rendimiento, dimensiones, peso, datos eléctricos, niveles de ruido, condiciones ambientales y seguridad. En muchos casos, también obtendrá una perspectiva general de los accesorios que ofrecen una capacidad y rendimiento superiores.

Hoja de datos técnicos

Garantía de máxima precisión con servicios personalizados de asistencia de Struers

Para optimizar sus procesos, mejorar el rendimiento del control de calidad y garantizar la disponibilidad del equipo, le ofrecemos una amplia gama de servicios, formación y asistencia.

Desde el mantenimiento preventivo a la formación y el análisis del proceso, nuestros planes de mantenimiento, paquetes de servicio y servicios individualizados son suministrados por experimentados ingenieros de servicio técnico y especialistas en aplicación, pudiendo adaptarse a sus necesidades específicas.
Consumibles de AbraPlan

¿Está buscando consumibles?

Pida sus consumibles directamente en nuestra Tienda electrónica

Ir a los consumibles en la e-Shop

Soluciones para una preparación correcta

Las verdaderas estructuras requieren aplicaciones correctas y adecuadas. Diferentes propiedades del material requieren un amplio conocimiento de la aplicación. Los Especialistas en aplicación de Struers son expertos en optimizar los métodos de preparación, ya que se necesita un conocimiento de la aplicación para seleccionar las soluciones de preparación correctas. Su material – nuestras soluciones de aplicación.
