Duramin-40 – Micro/macro durómetros semiautomáticos y totalmente automáticos

Ensayos de dureza versátiles garantizan la repetibilidad sobre un amplio rango de carga

Duramin-40 – Micro/macro durómetros semiautomáticos y totalmente automáticos

  • Idóneos para ensayos de dureza Vickers, Knoop y Brinell
  • Torre automática de 6 posiciones
  • Mesa XY manual y motorizada
  • Eje Z motorizado
  • Sistema anticolisión
  • Iluminación automática
  • Opción de cámara de visión general
  • Editor de informes
  • Ordenador integrado, controlado mediante ratón o pantalla táctil

Duramin-40 representa la gama primaria de micro/macro durómetros de Struers. Está disponible con una mesa XY manual y motorizada y con una cámara de visión general. Duramin-40 se suministra con tres rangos de carga; 10 gf – 10 kgf, 10 gf – 31,25 kgf, y 1 gf – 62,5 kgf. El durómetro incluye un ordenador integrado con un monitor independiente con control mediante ratón o pantalla táctil. También se dispone de dos monitores. El ciclo del ensayo es totalmente automático y se facilita a modo estándar una torre motorizada de 6 posiciones. Existen módulos adicionales como: cálculo de resistencia a la fractura (Kc), seguimiento de superficie y medición de soldadura.

Contacto

Versatilidad

El amplio rango de carga de ensayo de entre 1 gf y 62,5 kgf le permitirá usar Duramin-40 en una amplia variedad de aplicaciones que previamente requerían el uso tanto de un micro durómetro como de un macro durómetro.

Avanzada tecnología de célula de carga

Duramin-40 cumple con todos los estándares operativos a la vez que ofrece una gran repetibilidad en todo el rango de carga, gracias a su avanzada tecnología de célula de carga.

Monitores duales para ahorrar tiempo

La solución óptima del monitor dual permite que los datos de medición generales y la macro visión general se vean en dos monitores diferentes. Esto facilita la configuración y ahorra tiempo al ejecutar series de ensayos avanzadas.

Características clave

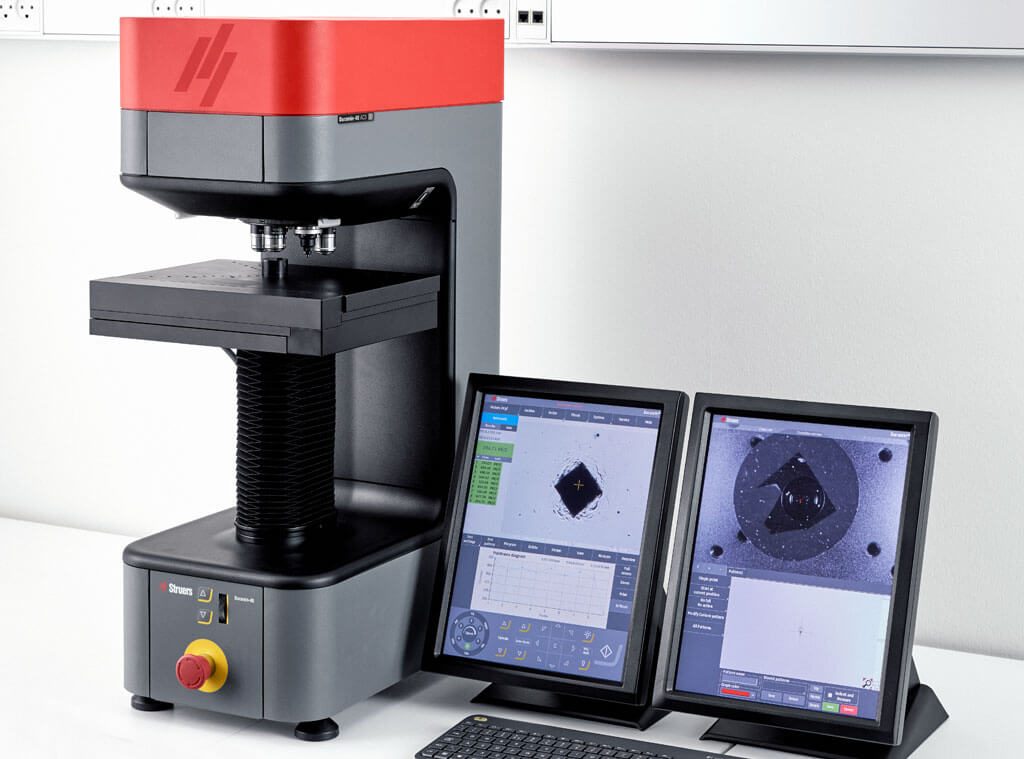

  • Duramin 40 sistema único de ensayos de dureza

    Sistema de ensayo de dureza único

    La tecnología de célula de carga garantiza el más alto grado posible de precisión y repetibilidad durante la aplicación de la carga. Esto elimina los habituales sobreimpulsos y bajoimpulsos procedentes de los sistemas de peso muerto. La ausencia de pesos mecánicos no sólo elimina los problemas de fricción sino que, además, hace que el equipo sea menos sensible a las desalineaciones causadas por las vibraciones. En combinación con una torre motorizada, la totalidad del ciclo de medición de carga, penetración, descarga, enfoque y evaluación se lleva a cabo con extrema rapidez.

    Sistema de ensayo de dureza único

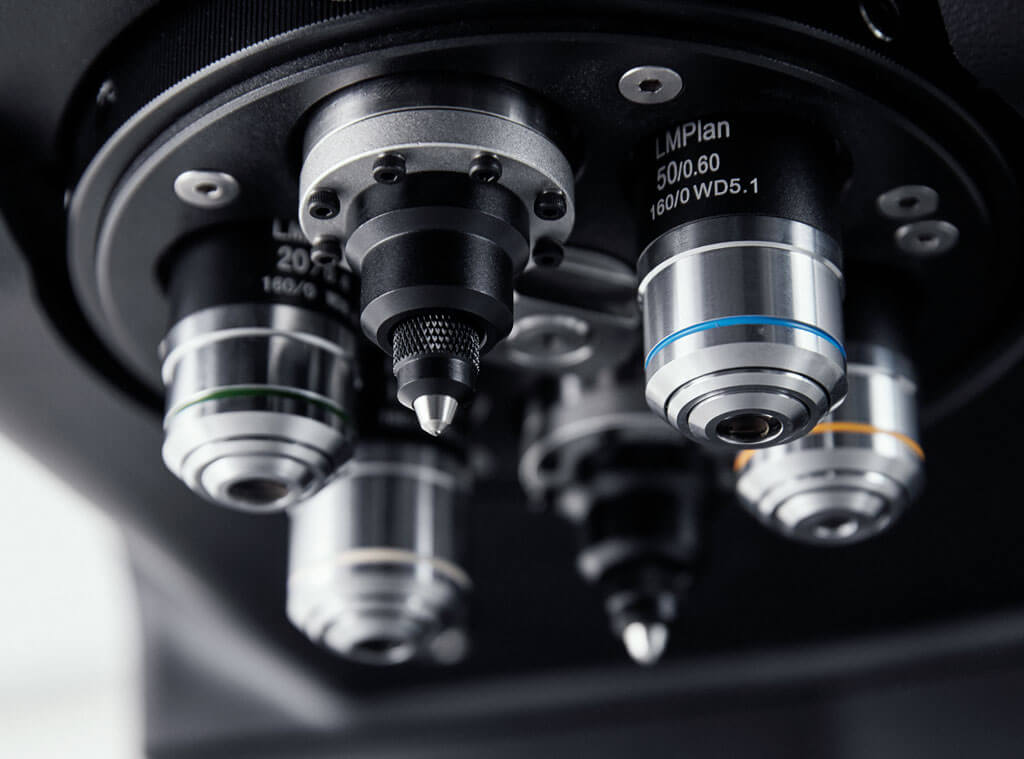

  • Duramin 40, torre automática

    Torre automática

    Los errores de calibrado y humanos se pueden evitar con la torre automática de Duramin-40. Está disponible con una torre automática de seis o siete posiciones que facilita el cambio de hasta seis penetradores y cinco lentes de objetivo. El cambio del penetrador y de la lente se realiza de manera automática en cada modelo.

    Torre automática

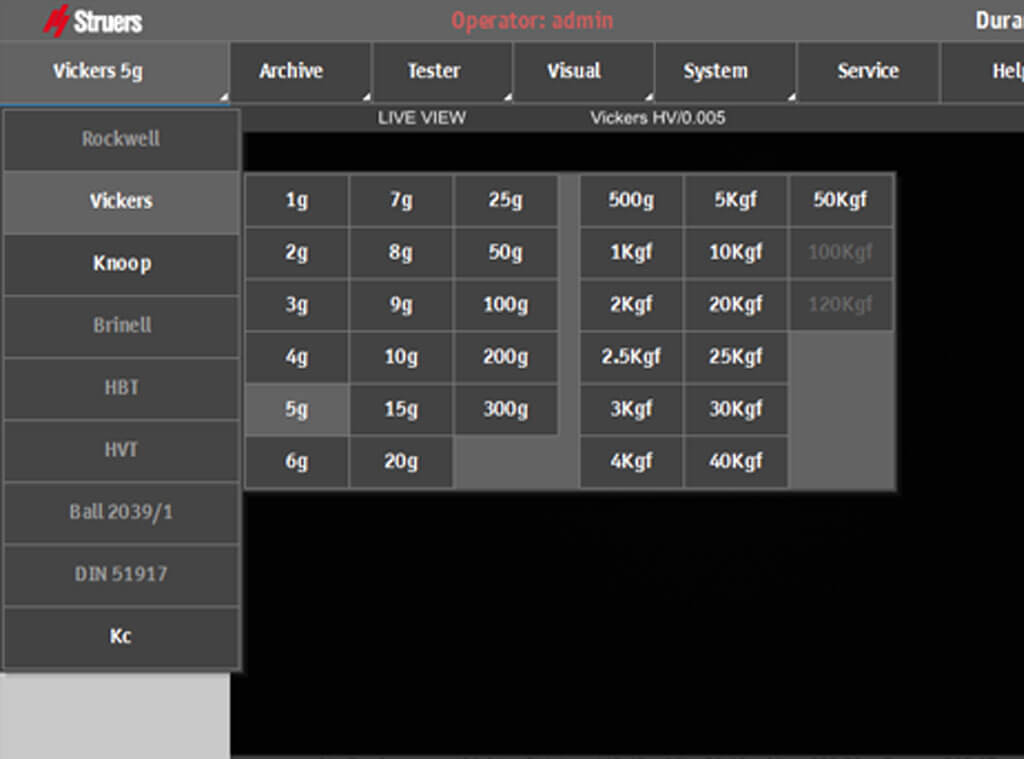

  • Duramin 40, rango de carga de ensayo flexible

    Rango de carga de ensayo flexible

    El exclusivo rango de carga de ensayo entre 0,00981 N y 612,9 N cubre un gran número de aplicaciones que, por norma general, requieren un durómetro de tanto micro como macro penetración. Duramin-40 cubre un amplio rango de métodos de ensayo Brinell, Vickers y Knoop y puede convertir valores de dureza de manera automática según las normativas actuales.

    Rango de carga de ensayo flexible
  • Duramin 40, eje Z motorizado

    Eje Z motorizado

    Duramin-40 está provisto de un eje Z motorizado como opción estándar. Esto elimina la tarea manual de ajustar la altura del ensayo.

    Eje Z motorizado
  • Duramin 40, cámara de sobrevisión

    Cámara de vision general

    La cámara de visión general opcional facilita el posicionamiento del punto del ensayo en la muestra y ejecuta los ensayos en tan sólo unos clics de ratón. Esta función garantiza una ejecución y configuración simplificada, y es de gran ayuda para realizar mediciones CHD de gran volumen o repetitivas.

    Cámara de vision general
  • Protección anticolisión del Duramin-40

    Protección anticolisiones

    La máquina se detiene automáticamente ante una colisión o cualquier vibración o movimiento inesperado. Esto evita daños en los penetradores y las lentes y además, ofrece una seguridad óptima para el operario.

    Protección anticolisiones
  • Módulos  de software de aplicaciones específicas para Duramon-40.

    Módulos de software con aplicación específica

    Se dispone de varios módulos de software que responden a aplicaciones específicas. Entre ellos se encuentran los módulos de medición de soldadura, seguimiento de superficie, detección de bordes o cálculo de resistencia a la fractura (Kc).

    Módulos de software con aplicación específica
  • Indicador de posición

    Editor del punto del ensayo

    Duramin-40 también está disponible con un editor del punto del ensayo integrado para definir y configurar las líneas de medición en ensayos totalmente automáticos, como por ejemplo, los ensayos CHD.

    Editor del punto del ensayo

Datos

Tipos de modelo

Todos los durómetros de la gama Duramin-40 están provistos de eje Z motorizado, cámara de alta resolución, iluminación LED, autoenfoque y evaluación automática de la imagen. Todos ellos llevan un ordenador integrado con una pantalla táctil en color de 8 pulgadas. Duramin-40 M se suministra con una mesa XY manual (tamaño 90 x 90 mm, recorrido 25 x 25 mm), incluyendo micrómetros manuales. La altura de la muestra es de 0-200 mm. Incluye una torreta de medición motorizada de 6 posiciones. Duramin-40 A se suministra con un editor del punto del ensayo y una mesa XY motorizada (tamaño 350 x 225 mm, recorrido 220 x 120 mm). La altura de la muestra es de 0-200 mm. Incluye una torreta de medición automática de 6 posiciones. Duramin-40 AC se suministra con un editor del punto del ensayo y una mesa XY motorizada (tamaño 350 x 225 mm, recorrido 220 x 120 mm). La altura de la muestra es de 0-200 mm. Incluye un torreta de medición automática de 7 posiciones, con una cámara de sobrevisión (campo visual: 200 x 160 mm) para facilitar el posicionamiento del punto del ensayo. Las lentes de objetivo y los penetradores se solicitan por separado.

Duramin-40 M1/A1/AC1

Duramin 40 M123
Durómetro de poca carga basado en la tecnología de célula de carga ideal para los ensayos automáticos de Vickers, Knoop y Brinell. Con un rango de carga de ensayo ampliado de 0,098 – 98,1 N (10 gf – 10 kgf).

Duramin-40 M2/A2/AC2

Duramin 40 A123
Durómetro de poca carga basado en la tecnología de célula de carga ideal para los ensayos automáticos de Vickers, Knoop y Brinell. Con un rango de carga de ensayo ampliado de 0,098 - 306,4 N (10 gf – 31,25 kgf).

Duramin-40 M3/A3/AC3

Duramin 40 AC123
Durómetro de poca carga basado en la tecnología de célula de carga ideal para los ensayos automáticos de Vickers, Knoop y Brinell. Con un rango de carga de ensayo ampliado de 0,0098 – 612,9 N (1 gf – 62,5 kgf).
Variantes 10 gf – 10 kgf 10 gf – 31,25 kgf 1 gf – 62,5 kgf
Mesa XY manual Duramin-40 M1 Duramin-40 M2 Duramin-40 M3
Mesa XY automática Duramin-40 A1 Duramin-40 A2 Duramin-40 A3
Mesa XY automática + cámara de visión general Duramin-40 AC1 Duramin-40 AC2 Duramin-40 AC3

El equipo de Struers cumple con lo dispuesto en las directivas internacionales aplicables y en los estándares anexos. Los productos de Struers están sujetos al desarrollo continuo del producto. Por ello, nos reservamos el derecho de introducir cambios en nuestros productos sin previo aviso.

Datos técnicos

Las hojas de datos técnicos de Struers se han diseñado para ayudarle a elegir el mejor equipo acorde a sus necesidades. Encontrará información importante referente a la capacidad y las especificaciones de rendimiento, dimensiones, peso, datos eléctricos, niveles de ruido, condiciones ambientales y seguridad. En muchos casos, también obtendrá una perspectiva general de los accesorios que ofrecen una capacidad y un rendimiento mayores.

Descargar hoja de datos técnicos
