ターゲットシステム

可視/不可視ターゲットの自動試料作製

ターゲットシステムの事実

  • 試料作製時間の大幅な短縮
  • オペレータの能力に左右されない
  • 完全な再現性
  • 高価な研磨フィルム不要

ターゲットシステムは、マイクロ電子部品やディレイアリング用のターゲットを作製します。これは、マイクロビアや BGA などの可視/不可視ターゲットをリアルタイムで位置合わせおよび測定する初の不具合分析ツールです。このシステムは、卓越した+/- 5 µmの精度を備えています。

見積もりを依頼

短い試料作製時間

人工知能試料作製システム(IPS)は、実際の試料の特性と研磨/琢磨面に従って研削時間と研削率を自動的に算出します。これにより、測定および試料作製時間が30分以下まで短縮されます。

再生性

プロセスを自動化することにより、ターゲットシステムは、オペレーターの操作から切り離され、オペレーターに左右されることなく再転生を確保します。

作業コストの削減

ターゲットシステムには、あらゆるSiC研磨紙またはその他の消耗品を使用できるため、高価な研磨フィルムは必要ありません。

事例:ボッシュのエンジニアリングセンターのClujは、どのようにして不可視のターゲットを精度5μmに抑えることができたでしょうか

可視/不可視ターゲットの 自動試料作製を可能にする重要なユニット

  • ターゲットシステム ターゲットマスター

    ターゲットマスタ

    ターゲットシステムの心臓部はターゲットマスタです。ターゲットマスタは、200mm径の微小研磨装置で、試料作成品質とオペレータの安全を確保するために、密閉式の研磨室を装備しています。初期試料作製段階の材料除去作業は、電子測定システムが制御して、目標付近まで急速に材料を除去します。第二段階では、直列式レーザ測定システムが、必要な研磨作業を制御します。

    ターゲットマスタ
  • ターゲットシステム ターゲットZ

    ターゲットZ

    ターゲットZは、目標位置が見える(外部にある)試料の位置合わせや測定に使用します。最大680倍の視覚システムと15インチのTFTモニタを装備したターゲットZは、微細な目標位置でも簡単に写像したり、位置合わせしたりできます。

    ターゲットZ
  • ターゲットシステム ターゲットX

    ターゲットX

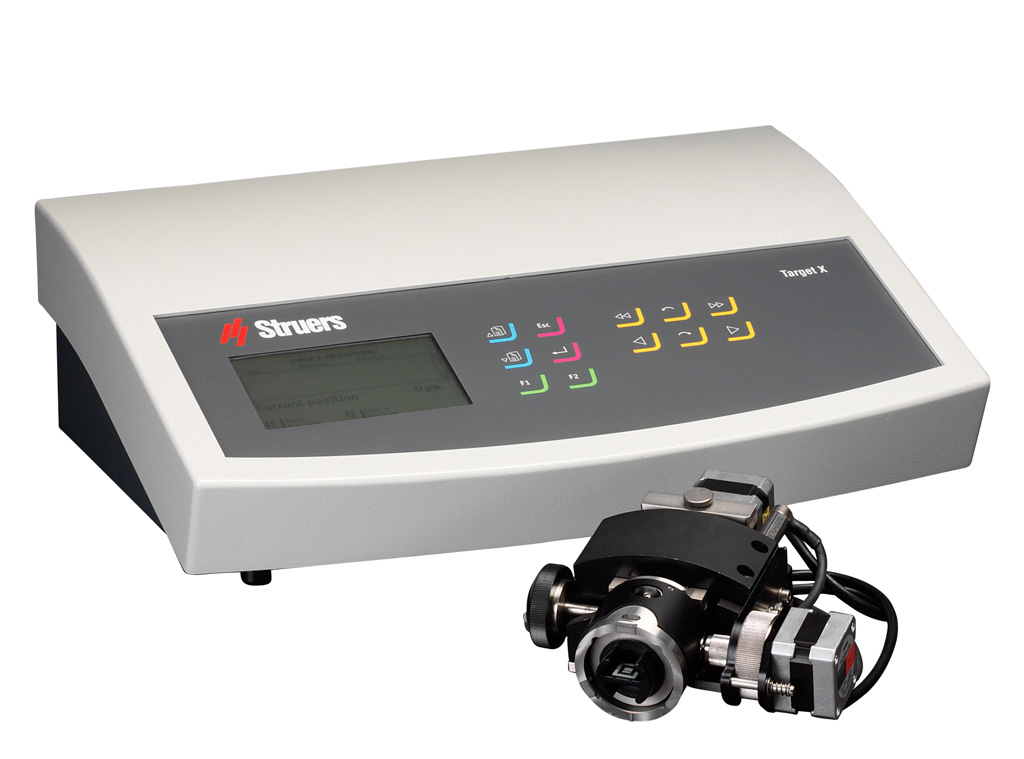

    ターゲットXは、目標位置が見えない(内部にある)試料用で、セットアップステーションとコンソールで構成しています。セットアップステーションをユーザーのX線装置(本体に含まれない)内に設置して、外部のコンソールで操作すれば、リアルタイムで位置合わせや測定が可能です。

    ターゲットX
  • ターゲットシステム ターゲットドーザ

    ターゲットドーザ

    ターゲットドーザは、自動供給ステーションで、試料作製法と処理液をターゲットマスタに供給します。ターゲットドーザは、7基のポンプを装備しています。また、10件の試料作製法がプログラムされています。さらに、ユーザー定義の試料作製法を200件まで保存できます。

    ターゲットドーザ
  • ターゲットシステム ターゲットグリップ

    ターゲットグリップ

    ターゲットグリップは、ターゲットマスタ専用の傾斜可能な試料ホルダです。最大40mm径の埋込みサンプルまで取り付けられます。大形試料用のアダプター(TARIN)、断面切断用のアダプター(TARSC)、平行琢磨用のアダプター(TARPA)、さらには走査型電子顕微鏡(SEM)検査用に、埋込み試料を40mm径から25mm径に調整するアダプター(TARAD)が用意されています。

    ターゲットグリップ

製品仕様

機種

ターゲットシステム

ターゲットマスタ - 自動ターゲット試料作製
ターゲットマスタ
自動ターゲット使用作製用の 200 mm マイクロポリッシャーです。30 mm 試料および 200 mm MD ディスクが付いた角度調整可能なホルダーです。

添加システムは別売りです。

ストルアスの設備は、適用可能な国際的な指令による規制および付帯の基準に準拠しています。ストルアスの製品は、常に製品開発が継続して行われています。したがって、ストルアスは事前に通知することなく製品を変更する権利を有します。

技術データ

ターゲットシステムの技術データシート

ストルアスの技術データシートは、特定の目的に合わせて最高の設備が選択するために役立つものです。容量や性能仕様、寸法、重要、電気データ、ノイズレベル、周囲条件、および安全性など、重要な情報が得られます。ほとんどの場合、高い容量および性能を提供するアクセサリの概要も見ることができます。

テクニカルデータシートをダウンロードする。
技術データシート

The automotive electronics division of Robert Bosch in Romania was looking to improve their cross-sectioning results of microelectronic boards. Their challenge was the preparation of tiny and hidden targets beneath the surface of a BGA (electronic component) without introducing deformation to the specimen.

In cooperation with the Struers application team, a new preparation process was developed for Robert Bosch SRL to minimize deformation. They chose TargetSystem, the automatic target preparation system for both visible and hidden targets, plus Accutom precision cutting machine.

Robert Bosch achieved the following results with TargetSystem:

• Increased quality and precision of results by an impressive +/- 5 µm
• Polishing/grinding preparation time was reduced
• Reduction of consumables, saving time and money
